粉粒體氣力輸送能用振動式物位開關嗎?

2017-02-14

　　很多粉粒體氣力輸送設備生產客戶經常會問我們同一個問題：粉粒體氣力輸送能用振動式物位開關嗎?或振動式物位開關能在振動的工況環境下工作嗎?

　　其實，從2016年初，計為自動化自主研發的基于雙管結構設計的Tube-11振棒料位開關就成功應用于山東聊城某鋁業有限公司在電解車間的氧化鋁輸送料倉的氧化鋁粉末料位測量。并憑其在惡劣工況的良好適應性和運行高可靠性，使該產品在山東氧化鋁電解行業獲得廣泛青睞。

　　2016年，該產品多次大批量發貨山東，滿足客戶新建氧化鋁電解生產線安裝需求。氧化鋁輸送就是典型的粉粒體氣力輸送，其料倉不僅振動強烈而且周圍環境還具有強烈電磁干擾。

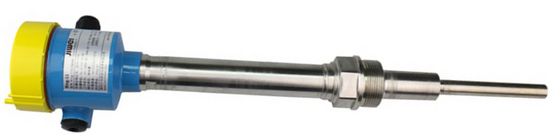

圖為計為自動化設計的雙棒振動料位開關

　　在粉粒體氣力輸送系統中振動氣錘是常用的振動裝置，其主要是通過壓縮空氣為動力，瞬間釋放推動內部的錘頭打擊底部，將強力沖力傳遞給抖斗壁面，有效地擊破物料所構成的拱橋，使積料松動，起到物料助流的作用。

　　氣力輸送系統集成商往往對選用振動式物位開關對料倉的料位進行監測有如下?lián)模赫駝邮搅衔婚_關的探頭是振動的，裝了振動裝置（振動氣錘）的料倉會存在振動的環境，這樣的工況下振動式物位開關能正常工作？
　　對于這個擔心是完全沒必要的，因為振動式物位開關的工作原理是采用壓電器件實現振動的驅動與檢測，是在其諧振頻率下產生自由振動，所以外部的振動環境是不會影響到其正常工作的。只有當外部振動的頻率與其諧振頻率一致達成共振才會破壞其諧振狀態，對其造成影響。而振動式物位開關在設計之初就考慮到這個問題，故振動式物位開關的諧振頻率都是遠離各種工況環境的振動頻率段，使之能在振動的工況環境下正常工作。
　　另外，為了檢測振動式物位開關能否在運輸或使用過程中承受外來振動或者自身產生的振動而不至損壞，從而影響正常工作。計為自動化在第三方實驗室進行了振動模擬實驗，整個振動模擬實驗是根據各種現場工況進行模擬的，也即當現場工況存在外部振動源或自身產生的振動時，振動式物位開關可以正常工作的能力模擬。

　　振動模擬實驗采用IEC 60068-2-6的要求進行，具體如下：

位移	頻率范圍（Hz）	時間	方向
0.3	10→55	5	X,Y,Z

　　由上可知，振動條件覆蓋了低交越頻率和高交越頻率，來回掃頻時間為5分鐘，可覆蓋不同的加速度測試，且經受三個方向不同的震源。基于以上測試條件，計為振動式物位開關是完全可以適應不同的振動環境的。

　　綜上所述，計為自動化的振動式物位開關不僅在設計上保證能應用于惡劣振動環境工況，而且事實上也證明完全可以滿足各種實際存在振動源的工況。

　　Tube-11振棒料位開關可測物料密度低至0.02g/cm3，過程溫度高達250℃，主要應用有：

　　● 煤電廠半干法脫硫裝置反應產物料倉（CaSO4、CaSO3混合物）
　　● 煙氣脫硫裝置煙塵倉、再生塔中料倉（活性焦）
　　● 電廠除塵電袋與輸灰系統的灰斗、倉泵
　　● 煤粉收灰料倉（粉煤灰）
　　● 電廠燃燒系統燃燒原料倉（木屑、秸稈）
　　● 冶煉廠燒結灰料倉

　　● PVC顆粒儲料倉、包裝線料倉

（深圳計為自動化技術有限公司研發中心2017年2月14日發布）

TAGS : 振動式物位開關
