Tube-11振棒料位開關

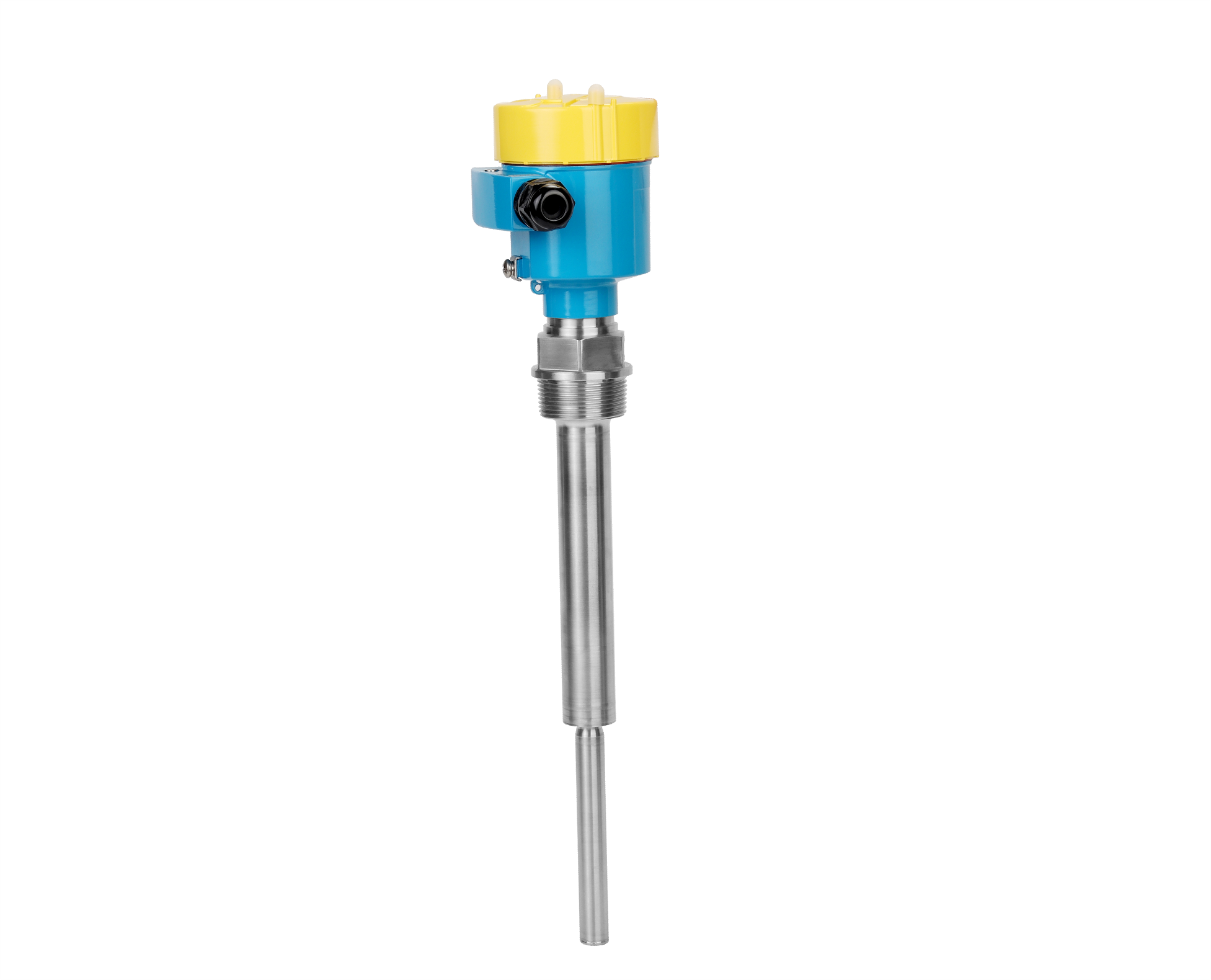

計為Tube-11振棒料位開關
  • 計為Tube-11振棒料位開關

Tube-11振棒料位開關

 雙管探頭設計,國內首創。

 探頭經過精密調諧,檢測靈敏度高,可測介質密度低至0.02g/cm3,適用于絕大部分固體物料(界位)的測量。測量界位時,其沉淀物與液體的最小密度差為0.1g/cm3。

 具有很高掛料和粘附冗余,能很好適應粘稠或易掛料介質的測量。

 常溫型過程溫度可達150℃,高溫型過程溫度可達250℃,超高溫型過程溫度高達400℃,行業領先。

 豐富的自診斷功能,能準確定位故障信息。
 安裝簡單,無需校準。
 通過CE和粉塵隔爆、粉塵本安、氣體隔爆、氣體本安防爆認證。
 采用抗腐蝕性強的材料:316L、318S13。
  •   Tube-11振棒料位開關是國產首款基于雙管設計的棒狀振動料位開關。產品主要用于顆粒或粉末固體料位的測量,測量密度最低可達0.02g/cm3,能夠滿足絕大部分顆粒狀料位的現場測量要求,例如:PVC、氫氧化鈉、石灰、沙粒、泥土、煤、粉塵、食糖、谷粒、豆類等。產品性能指標達到行業先進水平,具有極高的可靠性。
      Tube-11振棒料位開關現已申請3項發明專利,其中兩項已經授權(專利號:ZL201510009538.3、ZL201510059187.7),一項正在審核(申請號:201610511184.7);另有1項實用新型專利授權(ZL201620679133.0)。
      按照過程溫度的不同,Tube-11振棒料位開關可分為Tube-11常溫振棒料位開關、Tube-11高溫振棒料位開關和Tube-11超高溫振棒料位開關。
      其中,Tube-11常溫振棒料位開關的過程溫度高達150℃。Tube-11高溫振棒料位開關的過程溫度高達250℃,應用于高溫環境的顆粒、粉末物料的測量。Tube-11高溫振棒料位開關是在Tube-11常溫振棒料位開關的基礎上,通過在表頭和過程連接之間增加延長管的方式設計而成。因此,相比Tube-11常溫振棒料位開關,Tube-11高溫振棒料位開關的整體尺寸一般較長。
      為滿足對溫度要求較高用戶的需要,計為自動化研究開發了一款具有水冷(氣冷)功能的超高溫振棒料位開關。其結構是在高溫振棒料位開關的基礎上外加一個冷卻套管,冷卻套管一端與過程連接(法蘭)焊接在一起,設有進氣或進水通孔和出氣或出水通孔;冷卻套管的另一端與振動探頭相連。過程連接(法蘭)上進氣或進水孔連有毛細銅管,直通振動探頭,氣流或水流通過毛細銅管直達振動探頭,從而降低探頭溫度,使得振棒料位開關內部的壓電陶瓷和高溫導線能夠在允許的溫度條件下工作。
      超高溫振棒料位開關不僅保留了Tube-11振棒料位開關的一系列優點,由于其通過水冷(氣冷)的方式,使得振棒料位開關可耐400℃的高溫,在超高溫工況下實現可靠測量,大大拓展了振棒料位開關的應用范圍。
      此外,計為自動化還開發有Tube-11界位控制振棒料位開關,其專門用于液體中沉淀物界面的測量與控制,如:電廠化水系統儲罐沉淀物的測量。沉淀物與液體的最小密度差0.1g/cm3,能夠滿足絕大多數界位的測量要求。產品性能指標達到行業先進水平,具有極高的可靠性。
      這里所稱界位,特指工業生產過程中封閉式或敞開容器中的界面,通常指的是液固分界面,也就是固體和液體間的界面高度(位置)。
  •   Tube-11振棒料位開關的振動探頭采用獨特的內外嵌套設置的雙管設計,通過將內外振動管的諧振頻率調節到完全一致,使得產品具有極高的可靠性和檢測靈敏度,可測介質密度低達0.02g/cm3。產品采用壓電器件實現振動的驅動與檢測,使內外管在完全一致的諧振頻率下產生共鳴。當振動棒與被測物料接觸時,接觸物料的外管諧振頻率發生變化,從而破壞內外管的共鳴條件,使得振動探頭的振幅明顯減小,壓電檢測器件輸出信號幅度也隨之減小,信號變化由智能電路檢測分析并輸出一個開關信號。
  •  雙管探頭設計,國內首創。

     探頭經過精密調諧,檢測靈敏度高,可測介質密度低至0.02g/cm3,適用于絕大部分固體物料(界位)的測量。測量界位時,其沉淀物與液體的最小密度差為0.1g/cm3。

     具有很高掛料和粘附冗余,能很好適應粘稠或易掛料介質的測量。
     常溫型過程溫度可達150℃,高溫型過程溫度可達250℃,超高溫型過程溫度高達400℃,行業領先。
     豐富的自診斷功能,能準確定位故障信息。
     安裝簡單,無需校準。
     通過CE和粉塵隔爆、粉塵本安、氣體隔爆、氣體本安防爆認證。
     采用抗腐蝕性強的材料:316L、318S13。
  • 適用物料

    介質類型

    粉末、顆粒狀固體物料①

    介質密度

    ≥0.02g/cm3

    探頭參數

    振動頻率

    接近360Hz

    探頭長度

    125mm

    探頭直徑

    16mm

    開關延遲

    接觸物料

    0.5s

    沒有物料

    1s

    電源

    繼電器輸出型

    20~253V AC/20~72V DC

    二線制型

    10~36V DC

    功率消耗

    8VA(AC);1.5W(DC)

    信號輸出

    繼電器

    雙刀雙擲,5A/253V AC/24V DC

    二線制

    8mA/16mA,報警<2.3mA

    工作環境

    過程壓力

    -1~16bar

    過程溫度

    常溫-50~150℃,高溫-50~250℃,超高溫-50~400℃

    環境溫度

    -40~80℃

    儲存和運輸溫度

    -40~80℃

    冷卻規格和參數

    (只適用于Tube-11超高溫型)

    冷卻進氣管

    6×4規格(外徑6mm)PU氣管

    冷卻氣壓

    0.8Mpa

    冷卻氣體最小流量

    需調試

    過壓保護

    繼電器輸出型

    類別III,級別I

    二線制型

    類別III,級別II

    安全認證

    防護等級

    IP66/IP67

    防爆等級

    隔爆:Ex d IIC T6~T1 Gb, Ex tD A21 IP66 T80~440℃

    本安:Ex ia IIC T6~T1 Ga, Ex iaD 20 T85~450℃

    CE LVD證書和EMC證書

    材質

    外殼

    鋁合金、不銹鋼

    接地端子

    316L

    過程連接

    316L

    探頭

    316L、318 S13

    過程密封

    克林格C-4400墊片

    注:①顆粒大小最大20mm,此時要求介質密度<0.05g/cm3。

      ②用附帶的口哨扣住排氣嘴,并使口哨出氣孔一側的內壁緊貼排氣嘴外壁放置,緩慢增加冷卻氣體進氣量,直到口哨發出號聲為止,此時對應的冷卻氣體流量為最小流量。

  •   常溫型振棒料位開關主要用于:
      1、煤電廠半干法脫硫裝置反應產物料倉(CaSO4、CaSO3混合物)的料位測量。
      (1)掛料冗余大,很好地解決了CaSO4、CaSO3混合物粘附的難題。
      (2)CaSO4、CaSO3混合物濕度變化引起的介電常數不穩定,而振動式物位開關的測量與介電常數無關,能實現高可靠性測量。
      2、電廠燃燒系統環保燃料倉。
      木屑、秸稈顆粒密度低至0.1g/cm3,超出一般物位開關的可測密度范圍,而本產品對于密度在0.02g/cm3以上的介質都能可靠測量。
      3、電廠除塵電袋與輸灰系統的灰斗、倉泵。
      本產品探頭長度僅150mm,探頭受物料沖擊的面積顯著減少,因物料沖擊造成的探頭損壞也大為降低。
      4、氧化鋁料倉料位測量。
      氧化鋁顆粒的比重較大,現場磁場較強,工況環境惡劣,對物位測量儀表的要求較高,而計為振棒料位開關的產品性能和質量媲美進口,能夠實現高可靠性測量。
      5、煤倉收灰裝置(粉煤灰料倉)測量。
      6、PVC顆粒儲料倉、包裝線料倉監控。
      7、活性炭顆粒測量。
      8、玻璃碎塊料位測量。


      高溫型振棒料位開關主要用于:
      1、聚酯切片PET料粒測量。
      干燥塔中PET料粒溫度達160℃,本產品過程溫度高達250℃,完全滿足現場需求。
      2、電廠煙氣脫硫裝置煙塵倉、再生塔中料倉。
      活性焦溫度高達180℃,本產品過程溫度高達250℃,完全滿足該工況的溫度要求。
      3、冶煉廠燒結灰料倉測量。
      4、鋼鐵廠篦冷機料位測量。
      5、電石粉粒料位測量。


      超高溫型振棒料位開關主要用于:
      鋼鐵廠灰渣料位測量。


      Tube-11界位控制振棒料位開關
      電廠化水系統儲罐沉淀物的測量。

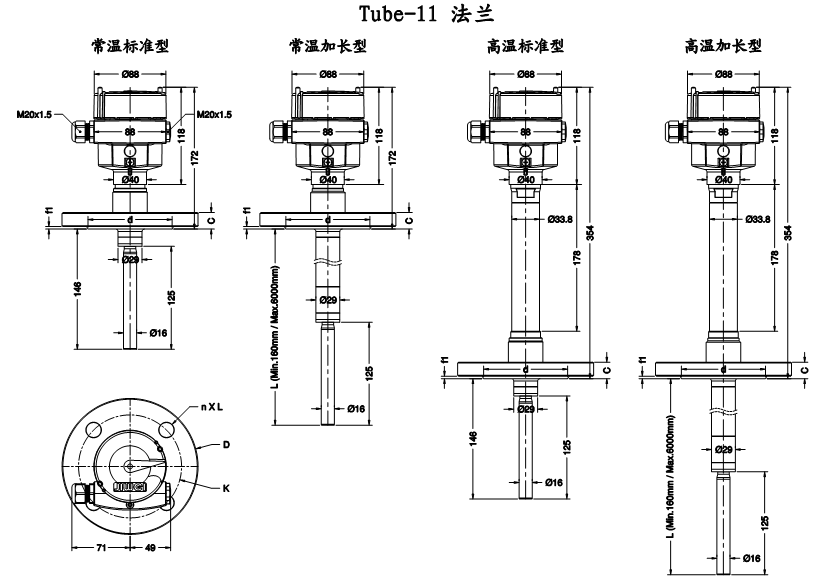

  • Tube-11振棒料位開關尺寸圖(法蘭)

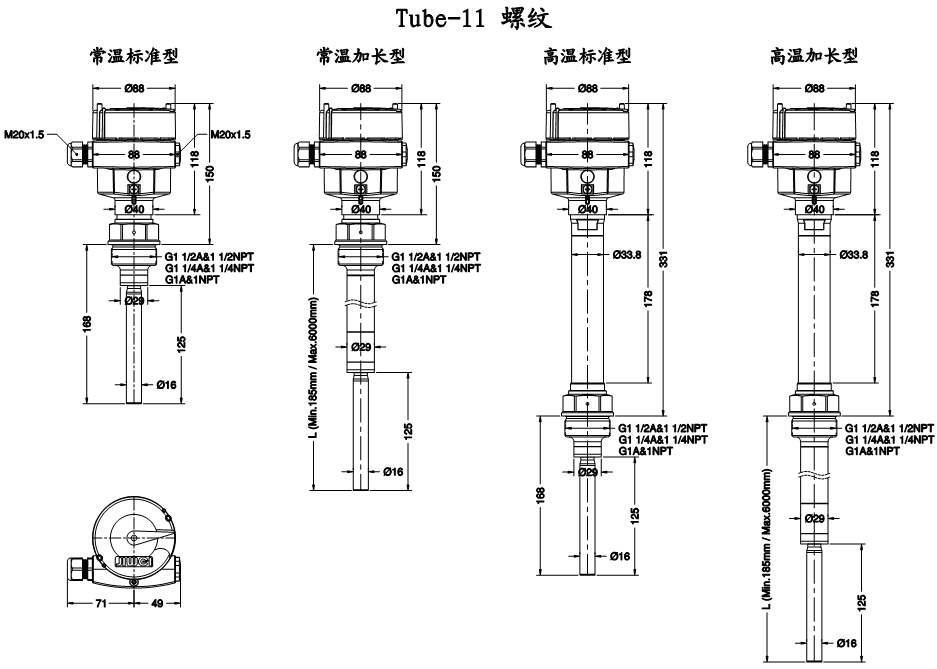

    Tube-11振棒料位開關尺寸圖(螺紋)

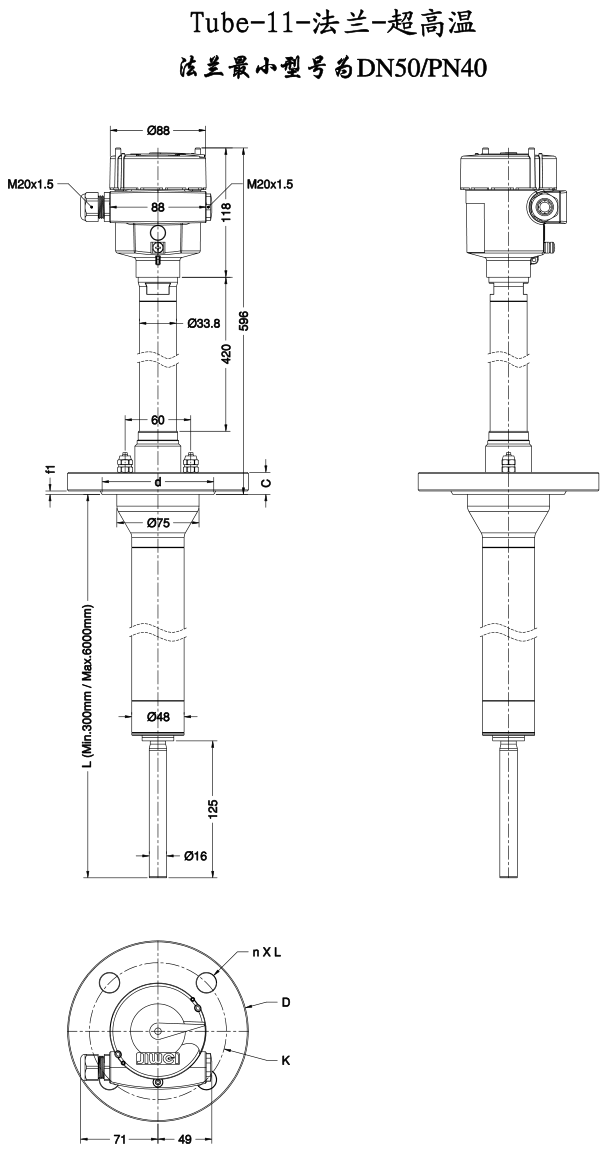

    Tube-11振棒料位開關尺寸圖(超高溫型)

    • 訂購選型,詳情請詢:0755-28407683
