料位開關在礦井充填材料輸送中的選用要求和產品選型

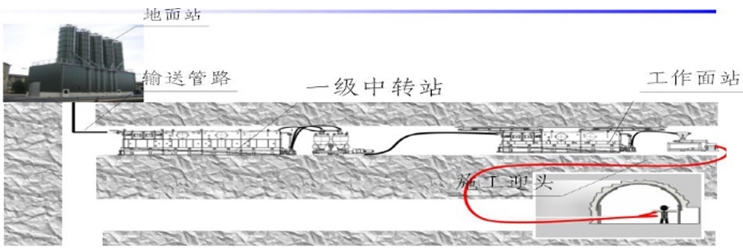

礦井充填材料輸送示意圖
智能化管道運輸系統主要由地面站、中轉站、工作面站、運輸管道和通訊系統組成，如上圖所示。地面總站包括數個十米、幾十米的立式筒倉、中轉料倉，它們是地面總的物料存儲站和控制中心。中轉站設置在地面總站和工作面站之間，需實現空倉自動上料、滿倉自動停止要料。當工作面站發出要料請求信號時，中轉站實現自動化發料，將充填料運輸至工作面站。工作面站主要滿足自動化配比和充填，而管道狀態的監測則涉及到壓力、流量、料位的檢測。因此可以看出在充填材料的整個輸送環節都離不開對料位的檢測與控制。
高可靠性、安裝方便、免維護是對儀表十分重要的考量指標，這其中高可靠性尤為重要。高可靠性主要體現在料位開關沒有誤報警、抗外界干擾能力強等特點。我們知道，粉料狀的物料在空氣潮濕的情況下，吸濕性會特別強，因此料位開關具有較強的抗掛料性能是必須具備的條件，以避免稍有輕微粘附就產生誤動作的情況出現。與地面總站采用料位開關做高位聯鎖報警，主要在抗掛料、防誤報性能上考慮不同，地下的中轉站和工作面站，除需要滿足高可靠性的要求之外，還須滿足礦井下的安全使用要求。
我們知道，礦下存在瓦斯等易燃易爆氣體，因此儀表的電路部分須設計成本安型電路。除此之外，為了避免外來物體與儀表外殼發生碰撞產生火花引燃易燃易爆氣體，對殼體的材質也有非常嚴格的要求。根據GB3836.1的規定，制造I類EPLMa或Mb級電氣設備外殼材料，按質量百分比的總含量不應該超過：a)15%的鋁、鎂、鈦、鋯；b)7.5%的鎂、鈦、鋯，且需要滿足規定的摩擦火花試驗方法。一般來說，不銹鋼、銅、鑄鐵等金屬能夠滿足上述要求。
不同料位開關性能對照表
|
料位開關分類 |
跟介質介電常數有關 |
抗掛料能力 |
安裝調試 |
易產生誤報警 |
本安防爆 |
性價比 |
|
阻旋料位開關 |
否 |
差 |
易 |
是 |
否 |
低 |
|
音叉料位開關 |
否 |
一般 |
易 |
是 |
是 |
中 |
|
射頻導納料位開關 |
是 |
一般 |
難 （需調試） |
是 |
否 |
中 |
|
單棒料位開關 |
否 |
差 |
易 |
是 |
是 |
低 |
|
進口雙棒料位開關 |
否 |
強 |
易 |
否 |
是 |
中 |
|
國產雙棒料位開關 |
否 |
強 |
易 |
否 |
是 |
高 |
經過對國內外不同品牌和類型的料位開關的認真對比，北京某環保工程公司認為計為自動化生產振棒料位開關的品質過硬，決定采購計為儀表用于天津某千米深井開采料位檢測項目。計為自動化在和用戶深入溝通后，結合用戶的實際情況，最終選定型號為Tube-11ICXXWXML的本安型振棒料位開關。
該振棒料位開關是雙棒振動料位開關，屬國內首創，其探頭采用獨特的內外嵌套設置的雙管設計，通過內外振動管的諧振頻率調節到完全一致，使產品具有極高的檢測靈敏度和可靠性，最低測量密度低達0.02g/cm3。防護等級達到IP66/IP67，其電路采用二線制輸出、殼體采用T3銅并進行煤安認證，已成功通過安監局的安全認證。正是由于上述特點和參數，完全符合用戶的使用要求，所以自2018年投入使用以來，一期項目總計共24臺振棒料位開關運行一直非常穩定，用戶贊譽有加。以上就是“料位開關在礦井充填材料輸送中的選用要求和產品選型”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
