Uson-21超聲波液位計用于氧化鈮生產中的液位測量
氧化鈮用途廣泛，是制造陶瓷電容器、鈮鹽及金屬錕的原料，在電子工業中常用作壓電導體材料，還用于催化劑、耐火材料及配制標準溶液。其外觀呈白色結晶或粉末，相對密度為4.6，熔點為1520℃，加熱時顏色變黃，能夠溶于硫酸和氫氟酸，也能與堿金屬的碳酸鹽和氫氧化物相溶，但不溶于水。我國的氧化鈮生產，最早始于上世紀50年代，但由于沒有專一的鉭鈮礦,大多從鎢鉬冶煉渣、稀土冶煉渣以及其他回收料中回收,產量極低。隨著氧化鈮的應用越來越廣，對氧化鈮的物化性能要求也越來越高。為了滿足不同應用領域的需求,人們研究和改進了氧化鈮的生產設備和工藝,發展和創新了各種設備和工藝流程。
一、氧化鈮的生產工藝及流程圖
當下，氧化鈮的生產較多采用壓洗工藝，該工藝中耐腐蝕、節能降耗、連續高效的設備以及大面積壓濾機被廣泛使用，原始工藝的調洗槽也被廂式壓濾機與調漿槽取代，大大提高了氧化鈮的生產效率和金屬回收率。
由于氫氟酸、濃硫酸、氨水、仲辛醇等強腐蝕性的液體，被大量用于氧化鈮生產的調漿、萃取Nb液、沉淀、壓濾等工藝中，實際應用中多在礦殘中轉槽、負有儲槽、循有中轉槽、鈮液中轉槽等環節選用非接觸式儀表來檢測其液位高度，以防止這些強腐蝕性液體高位溢出。與雷達液位計、外貼式液位計等其他非接觸式液位計相比，超聲波液位計以其穩定的性能、成熟的技術和較高的性價比，成為用戶液位測量的優先選擇。
氧化鈮生產中的惡劣環境和復雜工況和，對超聲波液位計提出了較高的要求。潮濕且具有腐蝕性的環境，客觀上要求儀表具有較高的防護等級，如果整機密封性不佳，就易使元器件受損，進而影響儀表的穩定工作；為免被強腐蝕、易揮發液體腐蝕，要求所選擇儀表的探頭采用防腐材質；另外，在氧化鈮生產中，使用的中間萃取原料以及中間產物不但具有強腐蝕性和易揮發性，而且易燃易爆，最終產物氧化鈮作為一種粉末性物質，也具有爆炸性危險，為確保生產安全，應采用隔爆型儀表，具有防爆功能。
面對直接關乎財產和生命安全的超聲波液位計，用戶在選購時也格外謹慎。在綜合對比了多家超聲波液位計產品后，用戶發現市面上的儀表或者不能滿足上述生產要求，或者性價比不高，均不符合用戶要求。直到經人推薦，購買計為Uson-21超聲波液位計并試用后，發現不但測量穩定可靠，而且性價比高，遂批量購買了計為Uson-21超聲波液位計用于測量氧化鈮生產中的氫氟酸、濃硫酸、氨水、仲辛醇等強腐蝕性液體。
具體來講，用戶最終選擇了計為Uson-21超聲波液位計，是與計為Uson-21超聲波液位計所具有的如下特點和優點分不開的：
1．較高防爆等級（Ex d IIC T6 Gb），能夠在有爆炸性危險的環境中使用。
2．密封性好。整機防護等級高達IP66/IP67。
3．耐腐蝕。PVDF材質探頭，非常適宜用于腐蝕性液體的測量。
4．帶溫度補償功能，適應性強，測量精度高。
5．具有RS-485通訊接口。
6．采用特殊回波處理方式，有效避免虛假回波。
7．EMC設計符合IEC61000-4(GB/T17626.2)標準--EFT（群脈沖A級性能）、ESD（靜電釋放A級性能）和浪涌的法規要求。
8．性價比高，維護成本低。
計為Uson-21超聲波液位計的上述特點和優點，使其完全符合氧化鈮生產對于防腐、防爆、密封性、測量穩定性以及性價比的要求，這是其得以勝出被用戶選中的重要原因。
目前，用戶批量采購的計為56臺Uson-21超聲波液位計已投入使用，其在復雜惡劣的生產工況中運行穩定，從未出現波形抖動、測量不準等情況，深受用戶好評。
一、氧化鈮的生產工藝及流程圖
當下，氧化鈮的生產較多采用壓洗工藝，該工藝中耐腐蝕、節能降耗、連續高效的設備以及大面積壓濾機被廣泛使用，原始工藝的調洗槽也被廂式壓濾機與調漿槽取代，大大提高了氧化鈮的生產效率和金屬回收率。

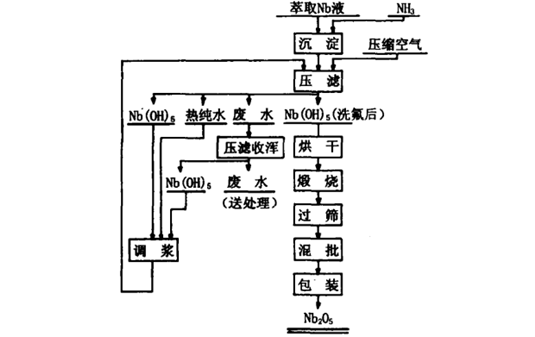

圖一所示為該工藝的生產流程圖：
圖一、工藝流程圖
二、超聲波液位計的選擇由于氫氟酸、濃硫酸、氨水、仲辛醇等強腐蝕性的液體，被大量用于氧化鈮生產的調漿、萃取Nb液、沉淀、壓濾等工藝中，實際應用中多在礦殘中轉槽、負有儲槽、循有中轉槽、鈮液中轉槽等環節選用非接觸式儀表來檢測其液位高度，以防止這些強腐蝕性液體高位溢出。與雷達液位計、外貼式液位計等其他非接觸式液位計相比，超聲波液位計以其穩定的性能、成熟的技術和較高的性價比，成為用戶液位測量的優先選擇。
氧化鈮生產中的惡劣環境和復雜工況和，對超聲波液位計提出了較高的要求。潮濕且具有腐蝕性的環境，客觀上要求儀表具有較高的防護等級，如果整機密封性不佳，就易使元器件受損，進而影響儀表的穩定工作；為免被強腐蝕、易揮發液體腐蝕，要求所選擇儀表的探頭采用防腐材質；另外，在氧化鈮生產中，使用的中間萃取原料以及中間產物不但具有強腐蝕性和易揮發性，而且易燃易爆，最終產物氧化鈮作為一種粉末性物質，也具有爆炸性危險，為確保生產安全，應采用隔爆型儀表，具有防爆功能。
面對直接關乎財產和生命安全的超聲波液位計，用戶在選購時也格外謹慎。在綜合對比了多家超聲波液位計產品后，用戶發現市面上的儀表或者不能滿足上述生產要求，或者性價比不高，均不符合用戶要求。直到經人推薦，購買計為Uson-21超聲波液位計并試用后，發現不但測量穩定可靠，而且性價比高，遂批量購買了計為Uson-21超聲波液位計用于測量氧化鈮生產中的氫氟酸、濃硫酸、氨水、仲辛醇等強腐蝕性液體。

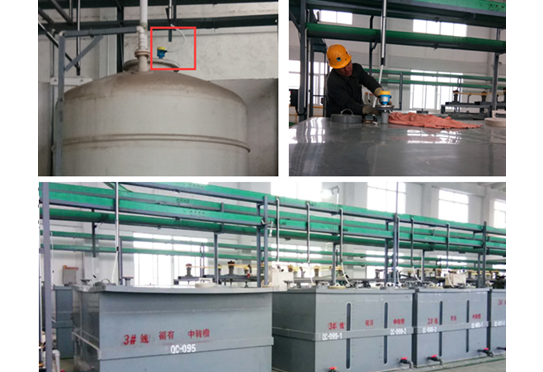

圖二、現場安裝圖
三、Uson-21超聲波液位計的特點和優點具體來講，用戶最終選擇了計為Uson-21超聲波液位計，是與計為Uson-21超聲波液位計所具有的如下特點和優點分不開的：
1．較高防爆等級（Ex d IIC T6 Gb），能夠在有爆炸性危險的環境中使用。
2．密封性好。整機防護等級高達IP66/IP67。
3．耐腐蝕。PVDF材質探頭，非常適宜用于腐蝕性液體的測量。
4．帶溫度補償功能，適應性強，測量精度高。
5．具有RS-485通訊接口。
6．采用特殊回波處理方式，有效避免虛假回波。
7．EMC設計符合IEC61000-4(GB/T17626.2)標準--EFT（群脈沖A級性能）、ESD（靜電釋放A級性能）和浪涌的法規要求。
8．性價比高，維護成本低。
計為Uson-21超聲波液位計的上述特點和優點，使其完全符合氧化鈮生產對于防腐、防爆、密封性、測量穩定性以及性價比的要求，這是其得以勝出被用戶選中的重要原因。
目前，用戶批量采購的計為56臺Uson-21超聲波液位計已投入使用，其在復雜惡劣的生產工況中運行穩定，從未出現波形抖動、測量不準等情況，深受用戶好評。
