振棒料位開關用于PVDF生產工藝中的界位測量
近期，計為Tube-11振棒料位開關成功用于浙江巨化集團PVDF生產工藝中的界位測量。
巨化集團創建于1958年，擁有員工數1.6萬人，是全國最大的氟化工生產基地。主要從事氟化工、氯堿化工、煤化工和酸化工等化工原料及后續產品的生產經營，可生產4萬噸/年VDC單體、萬噸/年鹽酸和萬噸級PVDC等具有全國一流水平的生產裝置。產品遠銷全國各地和東歐、東南亞等國家和地區。
一、PVDF介紹
聚偏氟乙烯(PVDF)是指偏氟乙烯(VDF)均聚物或VDF與其它少量含氟乙烯基單體的共聚物，是一種優質的含氟聚合物，兼具含氟樹脂和通用樹脂的特性，有著非常優良的綜合性能，具有比一般氟樹脂更高的機械強度和耐化學腐蝕、耐高溫、耐氧化、耐氣候、耐紫外線、耐輻射等優良性能，還有壓電性、熱電性等特殊電性能，被廣泛應用于化工設備、電子電氣和建筑涂料等領域。
二、PVDF生產工藝
隨著我國經濟的飛速發展，PVDF的需求大大增加，PVDF可由乳液聚合、懸浮聚合、溶液聚合和輻射聚合法制得PVDF樹脂。到目前為止，能夠工業化生產的主要是乳液聚合、懸浮聚合，而乳液聚合應用最為廣泛。下圖為乳液聚合的生產工藝流程。
PVDF的生產過程中需要經過至少6次洗滌才可以得到純度較高的成品，VDF單體在攪拌和分散劑的共同作用下，以液滴形式懸浮在分散介質去離子水中，在以往的洗滌工序中很多廠家都是安排人員現場觀看，當排出的液體由純水變?yōu)楹邪咨腣DF單體時，則通知控制室關閉排液閥門，防止VDF單體流失。VDF單體密度跟水極其接近，懸浮于水上，由于工況特殊，用傳統的料位開關、液位開關沒法測量，故很長一段時間都是采用人工觀察，但人工觀察效率低下，而且閥門沒有及時關閉的話易導致VDF流失，損失極大。如何實現對該工況的自動監測與控制一直困擾著該行業。
四、振棒料位開關可靠測量
由于計為振棒料位開關在其他場合有較好的測量水中沉淀物的應用經驗，故計為工程師在與浙江巨化集團的技術溝通交流后，建議用戶采用振棒料位開關。為穩妥起見，建議浙江巨化的技術人員向計為自動化郵寄現場物料用來測試。經測試，雖然物料較為粘稠，且VDF單體漂浮于水上，經特殊調試的振棒料位開關在水中不會切換報警，當碰到VDF單體后，則出現報警信號，完全滿足用戶界位測量的要求。于是，浙江巨化集團采購了2臺計為Tube-11振棒料位開關安裝于現場，經過一段時間的使用，產品經受了現場生產的檢驗，運行一直穩定可靠，贏得用戶的認可。之后，用戶又批量采購計為Tube-11振棒料位開關應用于該工況的界位測量，解決了長期困擾用戶的測量難題，極大地提升了生產的效率。
下圖為Tube-11振棒料位開關現場安裝調試圖：
計為Tube-11振棒料位開關是國產首款基于雙管設計的棒狀振動料位開關，通過將內外振動管的諧振頻率調節到完全一致，使得產品具有極高的可靠性和檢測靈敏度。相比其他料位開關，計為Tube-11振棒料位開關具有如下優勢：
1．雙管探頭設計，國內首創。
2．探頭經過精密調諧，檢測靈敏度高，可測介質密度低至0.02g/cm3，適用于絕大部分固體物料的測量，經過特殊調諧的產品可測量水中沉淀物。
3．具有較大掛料和粘附冗余，能很好適應粘稠或易掛料介質的測量。
4．通過粉塵隔爆、粉塵本安、氣體隔爆、氣體本安防爆認證。
5．采用抗腐蝕性強的材料：316L、318S13。
6．安裝簡單，無需校準。
7．豐富的自診斷功能，能準確定位故障信息。
計為Tube-11振棒料位開關的上述優勢，使其很好地用于PVDF生產工藝中的界位測量。目前，幾十臺Tube-11振棒料位開關在用戶的生產線上可靠地運行，未出現誤報警現象，提高了用戶的生產效率，深受用戶青睞。
巨化集團創建于1958年，擁有員工數1.6萬人，是全國最大的氟化工生產基地。主要從事氟化工、氯堿化工、煤化工和酸化工等化工原料及后續產品的生產經營，可生產4萬噸/年VDC單體、萬噸/年鹽酸和萬噸級PVDC等具有全國一流水平的生產裝置。產品遠銷全國各地和東歐、東南亞等國家和地區。
一、PVDF介紹
聚偏氟乙烯(PVDF)是指偏氟乙烯(VDF)均聚物或VDF與其它少量含氟乙烯基單體的共聚物，是一種優質的含氟聚合物，兼具含氟樹脂和通用樹脂的特性，有著非常優良的綜合性能，具有比一般氟樹脂更高的機械強度和耐化學腐蝕、耐高溫、耐氧化、耐氣候、耐紫外線、耐輻射等優良性能，還有壓電性、熱電性等特殊電性能，被廣泛應用于化工設備、電子電氣和建筑涂料等領域。
二、PVDF生產工藝
隨著我國經濟的飛速發展，PVDF的需求大大增加，PVDF可由乳液聚合、懸浮聚合、溶液聚合和輻射聚合法制得PVDF樹脂。到目前為止，能夠工業化生產的主要是乳液聚合、懸浮聚合，而乳液聚合應用最為廣泛。下圖為乳液聚合的生產工藝流程。

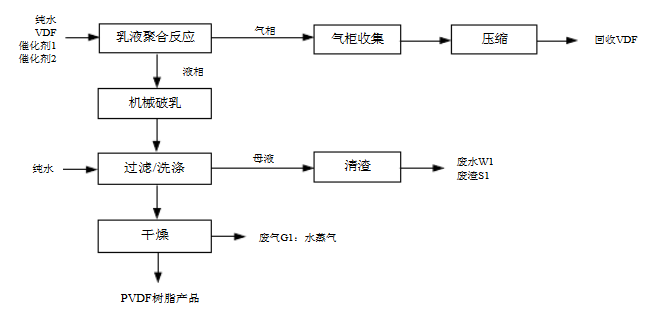

圖一、PVDF生產流程圖
三、測量難點PVDF的生產過程中需要經過至少6次洗滌才可以得到純度較高的成品，VDF單體在攪拌和分散劑的共同作用下，以液滴形式懸浮在分散介質去離子水中，在以往的洗滌工序中很多廠家都是安排人員現場觀看，當排出的液體由純水變?yōu)楹邪咨腣DF單體時，則通知控制室關閉排液閥門，防止VDF單體流失。VDF單體密度跟水極其接近，懸浮于水上，由于工況特殊，用傳統的料位開關、液位開關沒法測量，故很長一段時間都是采用人工觀察，但人工觀察效率低下，而且閥門沒有及時關閉的話易導致VDF流失，損失極大。如何實現對該工況的自動監測與控制一直困擾著該行業。
四、振棒料位開關可靠測量
由于計為振棒料位開關在其他場合有較好的測量水中沉淀物的應用經驗，故計為工程師在與浙江巨化集團的技術溝通交流后，建議用戶采用振棒料位開關。為穩妥起見，建議浙江巨化的技術人員向計為自動化郵寄現場物料用來測試。經測試，雖然物料較為粘稠，且VDF單體漂浮于水上，經特殊調試的振棒料位開關在水中不會切換報警，當碰到VDF單體后，則出現報警信號，完全滿足用戶界位測量的要求。于是，浙江巨化集團采購了2臺計為Tube-11振棒料位開關安裝于現場，經過一段時間的使用，產品經受了現場生產的檢驗，運行一直穩定可靠，贏得用戶的認可。之后，用戶又批量采購計為Tube-11振棒料位開關應用于該工況的界位測量，解決了長期困擾用戶的測量難題，極大地提升了生產的效率。
下圖為Tube-11振棒料位開關現場安裝調試圖：
圖二、現場調試圖
五、振棒料位開關優勢計為Tube-11振棒料位開關是國產首款基于雙管設計的棒狀振動料位開關，通過將內外振動管的諧振頻率調節到完全一致，使得產品具有極高的可靠性和檢測靈敏度。相比其他料位開關，計為Tube-11振棒料位開關具有如下優勢：
1．雙管探頭設計，國內首創。
2．探頭經過精密調諧，檢測靈敏度高，可測介質密度低至0.02g/cm3，適用于絕大部分固體物料的測量，經過特殊調諧的產品可測量水中沉淀物。
3．具有較大掛料和粘附冗余，能很好適應粘稠或易掛料介質的測量。
4．通過粉塵隔爆、粉塵本安、氣體隔爆、氣體本安防爆認證。
5．采用抗腐蝕性強的材料：316L、318S13。
6．安裝簡單，無需校準。
7．豐富的自診斷功能，能準確定位故障信息。
計為Tube-11振棒料位開關的上述優勢，使其很好地用于PVDF生產工藝中的界位測量。目前，幾十臺Tube-11振棒料位開關在用戶的生產線上可靠地運行，未出現誤報警現象，提高了用戶的生產效率，深受用戶青睞。
