緊湊型音叉液位開關的尺寸圖

2018-09-22

　　緊湊型音叉液位開關是液位開關甚至物位開關中體積最為小巧和便捷的測量儀器，特別適合管道及狹小空間的液位測量。為方便現場技術人員，本文結合尺寸圖，就緊湊型音叉液位開關的外形尺寸介紹如下。

　　按照應用工況溫度劃分，緊湊型音叉液位開關分為常溫型（過程溫度不高于100℃）和高溫型（過程溫度高于100℃但不高于150℃）兩種類型。圖一和圖二也分別是常溫Ring-21緊湊型音叉液位開關和高溫Ring-21緊湊型音叉液位開關的尺寸圖。

緊湊型音叉液位開關的尺寸圖

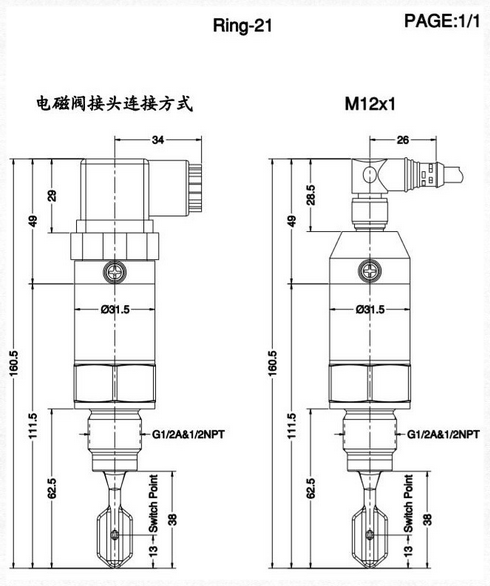

圖一、常溫Ring-21緊湊型音叉液位開關尺寸圖

緊湊型音叉液位開關的尺寸圖

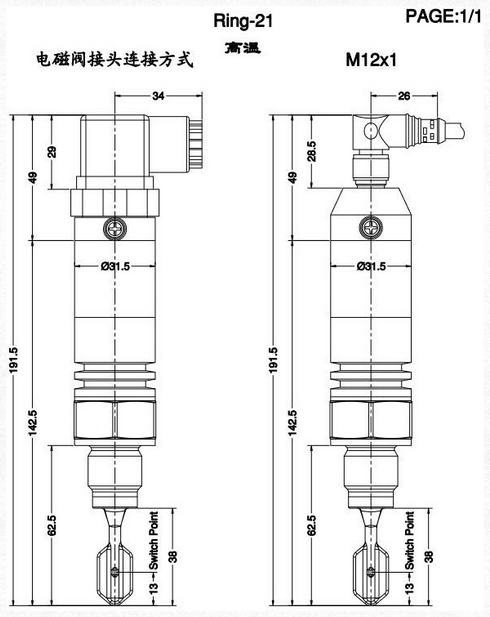

圖二、高溫Ring-21緊湊型音叉液位開關尺寸圖

　　不管是常溫型還是高溫型，Ring-21緊湊型音叉液位開關的最大直徑僅為31.5mm，音叉長度僅有38mm；常溫型的總長度僅為160.5mm，而高溫緊湊型音叉液位開關出于散熱的需要，長度較常溫型稍長，但也僅有191.5mm。顯然，Ring-21音叉液位開關，說其為緊湊型可謂名副其實。
　　這款結構設計合理、產品性能卓越、經濟實用的緊湊型音叉液位開關，主要適用于容器、儲罐、管道的液位測量，且不受泡沫、氣泡、粘稠液體以及振動干擾；可測量最低介質密度為0.7g/cm3，被廣泛應用于水利、化工、環保、食品、醫藥等行業中，深受用戶好評。

（深圳計為自動化技術有限公司市場部2018年9月22日發布）
