Ring-11音叉液位開關

Ring-11音叉液位開關
  • Ring-11音叉液位開關

Ring-11音叉液位開關

■ 叉體長僅40mm,特別適合管道等狹小空間的液位測量。
■ 叉體經過精密調諧,可測介質密度最小僅0.5g/cm3。
■ 耐高溫設計,過程溫度可達250℃,行業領先。
■ 擁有繼電器、二線制和NAMUR三種信號輸出方式。
■ 通過SIL2/3認證和本安、隔爆防爆認證,能夠用于爆炸性危險的場合。
■ Ring-11涂層防腐音叉液位開關的抗腐蝕性強,應用范圍更廣。
■ 基于檢測頻率變化的設計,具有高可靠性。
■ 抗干擾能力強,免受泡沫、氣泡、粘稠、振動以及液體特性的影響。
■ 可配置高壓防護氣密絕緣套管,特別適合高壓、腐蝕性危險液體的測量。
■ 用于食品行業的音叉液位開關,采用卡箍式過程連接,材料與光潔度符合食品級要求,達到食品級安全衛生標準。
  •   Ring-11音叉液位開關是一種高可靠性專用于液位測量的控制開關。由于叉體短小,音叉長度僅有40mm,既適用于容器、儲罐、槽罐中的液位測量,也適用于導管等狹小空間的液位測量。同時,基于檢測叉體浸泡于介質時振動頻率變化的設計原理,叉體經過精密調諧,提升了儀表靈敏度,使產品可測介質密度低至0.5g/cm3,能夠測量鹽酸、硫酸、硝酸、堿液、糖漿、藥液、工業廢水等液體的液位,尤其適用于高壓液化氣體(如LNG),有泡沫、氣泡、粘稠液體以及振動干擾的復雜測量場合的液位測量。Ring-11音叉液位開關通過SIL2/3認證和本安、隔爆防爆認證,并已獲得一項國家發明專利,專利號為ZL201510735568.2。
      按照過程溫度的不同,Ring-11音叉液位開關分為Ring-11常溫音叉液位開關和Ring-11高溫音叉液位開關。
      其中,Ring-11常溫音叉液位開關的過程溫度可達150℃。Ring-11高溫音叉液位開關過程溫度可達250℃,行業領先。Ring-11高溫音叉液位開關是一種高可靠性專用于溫度較高介質液位測量的控制開關。其是在常溫音叉料位開關的基礎上,采用耐高溫設計,通過在過程連接與表頭之間增加延長管的方式,降低高溫在表頭之間的傳導的。
      此外,為了滿足高壓場合下液位測量的要求,在常溫型儀表的基礎上,計為研發生產了Ring-11高壓防護音叉液位開關。由于該儀表增加配置了氣密絕緣套管,有效杜絕了高壓強腐蝕性液體的意外泄漏,特別適合高壓、腐蝕性危險液體的測量。

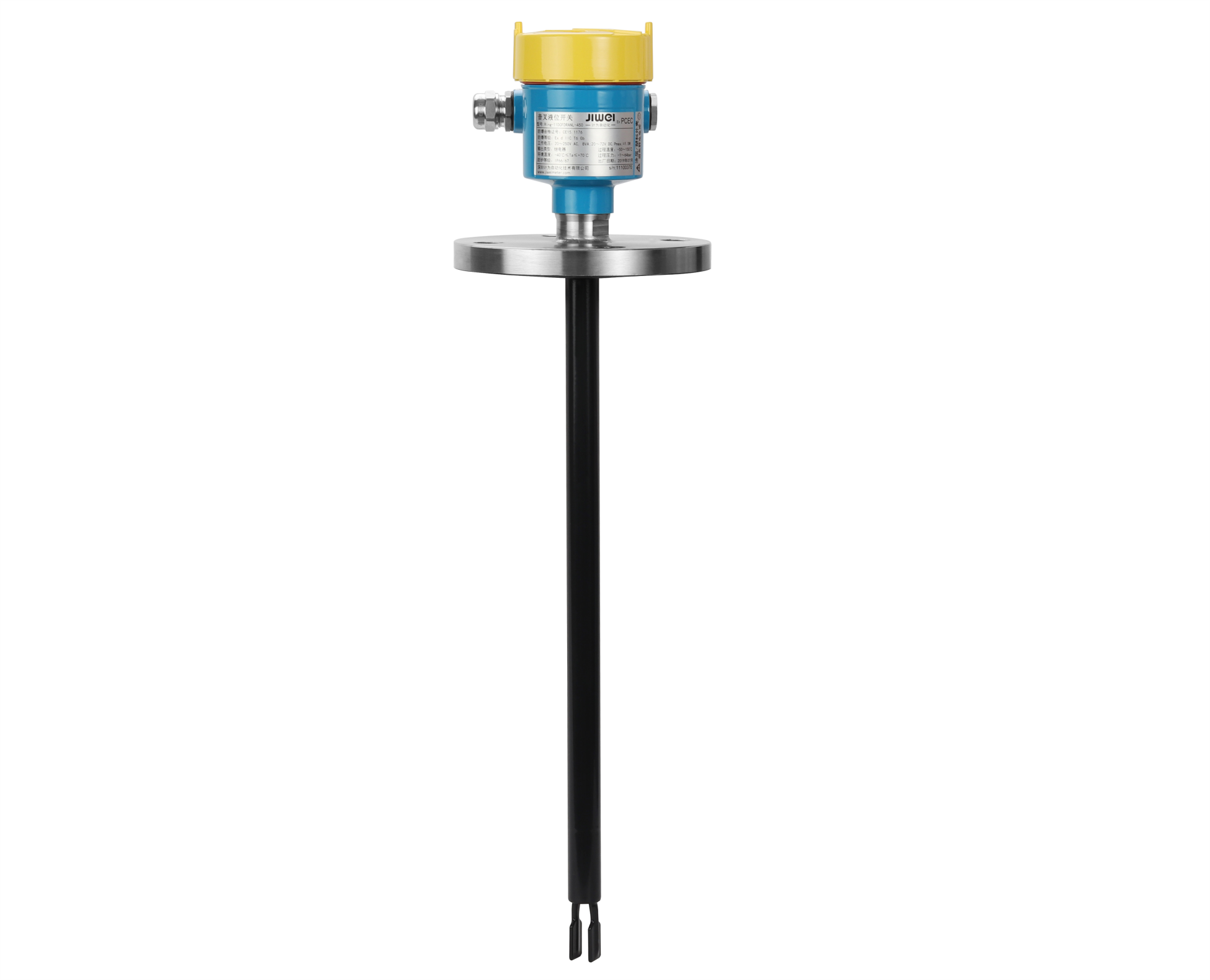

      同樣,Ring-11涂層防腐音叉液位開關也是在常溫音叉液位開關的基礎上改進而成。為避免強腐蝕性液體的侵蝕,根據液體介質腐蝕的不同強度,對接液部分(如叉體及過程連接)選擇噴涂ECTFE、PFA、搪瓷等不同涂層,使得叉體及過程連接耐腐蝕性更強,確保儀表在強酸堿腐蝕性液體的測量中穩定可靠地應用。
      而Ring-11食品級音叉液位開關除具有常溫音叉液位開關的各種特性和優點外,因其采用卡箍式過程連接,表面光潔度Ra<0.5μm,特別適合用于食品工業的液位測量。
  •   Ring-11音叉液位開關采用壓電器件實現叉體的振動驅動與檢測。當叉體與被測液體接觸時,叉體的諧振頻率明顯降低,振動頻率的變化直接反應在壓電檢測器件的輸出信號上,檢測電路對頻率的變化進行判別并輸出一個開關信號。
  • ■ 叉體長僅40mm,特別適合管道等狹小空間的液位測量。
    ■ 叉體經過精密調諧,可測介質密度最小僅0.5g/cm3。
    ■ 耐高溫設計,過程溫度可達250℃,行業領先。
    ■ 擁有繼電器、二線制和NAMUR三種信號輸出方式。
    ■ 通過SIL2/3認證和本安、隔爆防爆認證,能夠用于爆炸性危險的場合。
    ■ Ring-11涂層防腐音叉液位開關的抗腐蝕性強,應用范圍更廣。
    ■ 基于檢測頻率變化的設計,具有高可靠性。
    ■ 抗干擾能力強,免受泡沫、氣泡、粘稠、振動以及液體特性的影響。
    ■ 可配置高壓防護氣密絕緣套管,特別適合高壓、腐蝕性危險液體的測量。
    ■ 用于食品行業的音叉液位開關,采用卡箍式過程連接,材料與光潔度符合食品級要求,達到食品級安全衛生標準。
  • 適用液體

    密度

    ≥0.5g/cm3

    粘度

    0.1~10000mPa.s①

    流速

    最大6m/s

    探頭參數

    表面光潔度

    Ra<0.5μm②

    振動頻率

    接近1200Hz

    叉體長度

    40mm

    精度

    測量偏差

    ±1mm

    延滯性

    2mm

    重復性

    0.1mm

    開關延遲

    接觸物料

    0.5s

    沒有物料

    1s

    電源

    繼電器輸出型

    20~253V AC/20~72V DC

    二線制型

    10~36V DC

    NAMUR

    8.2V DC

    晶體管(NPN/PNP)

    6~48V DC

    最大功率消耗

    8VA(AC);1.5W(DC)

    信號輸出

    繼電器

    雙刀雙擲

    5A/253V AC/24V DC

    二線制

    8mA/16mA,報警<2.3mA

    NAMUR

    ≤1mA或≥2.1mA,

    故障≤1mA

    晶體管

    NPN/PNP

    工作環境

    過程壓力

    -1~64bar

    過程溫度

    常溫-50~150℃

    高溫-50~250℃

    環境溫度

    -40~70℃

    儲存和運輸溫度

    -40~80℃

    過壓保護

    繼電器輸出型

    類別III,級別I

    二線制型

    類別III,級別II

    安全認證

    SIL認證

    SIL2(HFT=0)/SIL3(HFT=1)

    防爆等級

    隔爆:Ex d IIC T6~T1 Gb

    本安:Ex ia IIC T6~T1 Ga

    CE

    LVD證書和EMC證書

    防護等級

    IP66/IP67

    材質

    外殼

    鋁合金、不銹鋼

    接地端子

    316L

    螺紋過程連接

    316L

    法蘭過程連接

    316L、316L涂層Enamel、316L涂層ECTFE、316L涂層PFA

    叉體

    316L、316L涂層Enamel、316L涂層ECTFE、316L涂層PFA

    過程密封

    克林格C-4400墊片

        注:①條件:當密度為1時的粘度范圍。

          ②適用范圍:僅限于食品級音叉液位開關。

  •   Ring-11常溫音叉液位開關的應用
      1.化工香料生產中原料儲罐、槽罐、反應釜的液位測量。
      2.煙廠水位控制系統中的液位測量。
      3.泵保護系統中的液位測量。
      音叉叉體長僅40mm,較好滿足泵保護系統中管道的液位測量。
      4.汽車廠中廢水的液位監測。
      5.農藥廠中除草劑、殺菌劑等液位測量。


      Ring-11高溫音叉液位開關的應用
      1.化工香料生產中原料儲罐、槽罐、反應釜(強腐蝕性、高溫液體)的液位測量。
      本產品接觸被測液體的叉體和過程連接部分噴涂ECTFE、PFA涂層,能適應強酸強堿液體的測量。過程溫度高達250℃。
      2.甲苯、環己烷等液體的液位測量。


      Ring-11高壓防護音叉液位開關的應用
      1.液化天然氣(LNG)輸送管道(密度0.56g/cm3)的液位測量。
      本產品可測密度低至0.5g/cm3,有效地解決了防爆場合高壓低密度的液位測量。叉體長度僅為40mm,特別適合管道等狹小空間的液位測量。
      2.化工廠燃料氣分離器中的液位測量。
      燃料氣分離器中壓力達到5.4MPa,而本產品過程壓力可達6.4MPa,完全滿足工況要求。


      Ring-11食品級音叉液位開關的應用
      在食品、飲料、醫藥等行業應用較廣。
      (1)各種飲料、糖漿、藥液等液位的測量。
      (2)黃酒釀造車間中的液位測量。
      (3)糧油生產車間中儲罐、管道的液位測量。


      Ring-11涂層防腐音叉液位開關的應用
      1.化工香料生產中原料儲罐、槽罐、反應釜(強腐蝕性、高溫液體)的液位測量。
      本產品通過在接觸被測液體的叉體和法蘭部分噴涂ECTFE、PFA涂層,在表頭和法蘭之間增加延長管,能適應過程溫度高達250℃的強酸強堿液體的測量。
      2.硫酸、鹽酸、氫氟酸等儲罐中高、低液位測量。
      3.農藥廠的石油醚母液脫溶釜中液位測量。

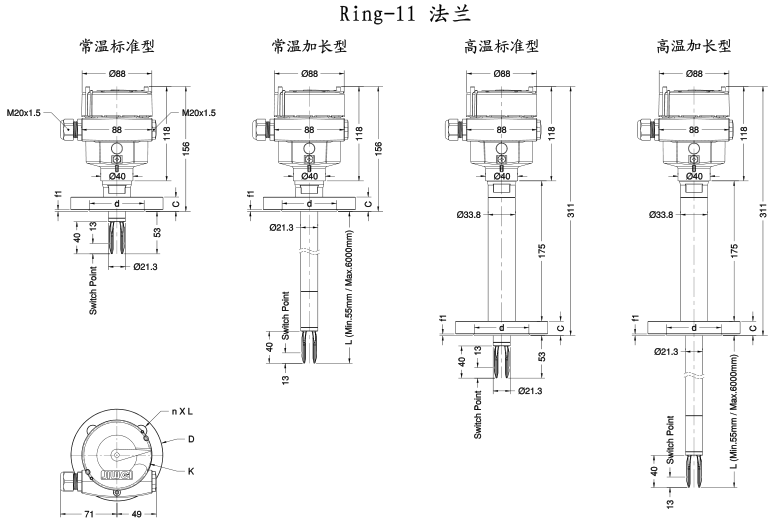

  • Ring-11音叉液位開關尺寸圖(法蘭)

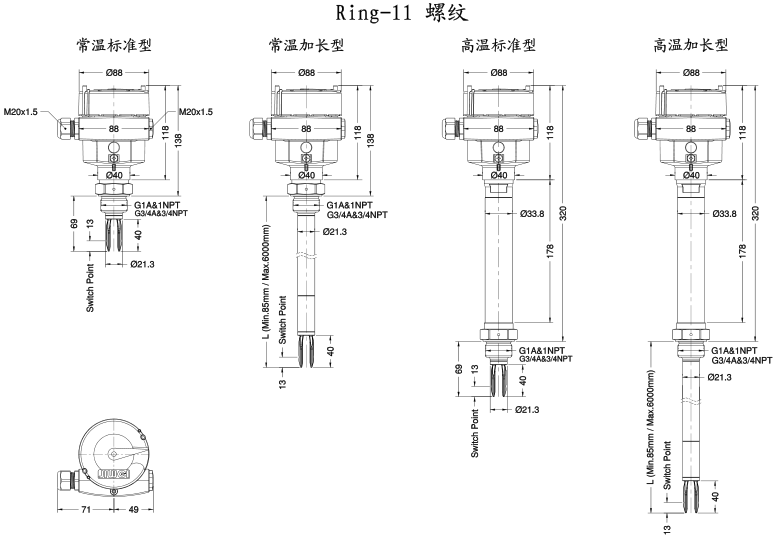

    Ring-11音叉液位開關尺寸圖(螺紋)

    • 訂購選型,詳情請詢:0755-28407683
