音叉液位開關使用及維護注意事項

2018-06-22

　　音叉液位開關廣泛應用于食品、飲料、制藥、化工、水處理等眾多工業自動化控制領域，其簡單易用且免予維護，只要安裝正確，就能夠穩定可靠的運行，如果在安裝時能夠遵循以下注意事項，將能大大提高音叉液位開關的壽命和報警精度，避免誤報警的同時，也能夠使音叉液位開關得到更好的使用，且整個使用過程中無需維護。
　　首先，在安裝或者移動音叉液位開關的過程中，應盡量避免用手抓叉頭，更要注意叉頭不能大力磕碰硬物，以免造成叉頭變形導致測量失效。

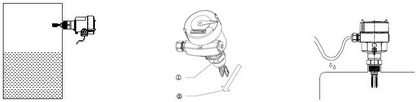

　　其次，在安裝時，如果是側裝，應該保證2個叉翼面垂直向下（如左下圖所示），這樣可以避免音叉頭受測量液體的沖壓，也有利于粘稠液體快速滴落，保證測量的準確性和音叉液位開關的壽命；如果是在管道中測量流動的液體，安裝時要保證2個叉體的平行面和液體的流動方向保持一致（如中間下圖所示）；無論是頂裝，側裝還是管道安裝，都要保證電纜向下或者彎曲成如右下圖所示的防潮安裝，防止電纜接口進水損壞音叉液位開關。

叉體面垂直向下　液體流動方向一致　　　防潮安裝

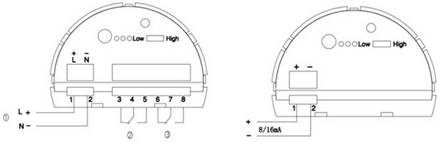

　　在上電前，先檢查一下電源接線是否正確，并按照下圖所示方式進行安全接線，安裝時應特別注意直流的正負極和交流的火線和零線，具體步驟如下：

　　（注意：對于隔爆型儀表，只有當環境中不存在會引爆的氣體或粉塵時才允許打開外蓋操作）
　　(1)打開外殼蓋；
　　(2)松開電纜螺紋接頭上的鎖緊螺母；
　　(3)去掉連接電纜大約10cm的外皮和芯線末端大約1cm的絕緣層；
　　(4)將電纜穿過電纜螺紋接頭插入外殼中；
　　(5)用螺絲刀打開接線端子；
　　(6)按照接線圖將芯線末端插入接線端子中；
　　(7)用螺絲刀擰緊接線端子；
　　(8)通過輕拉接入的電纜線來檢查接線是否牢靠；
　　(9)擰緊電纜螺紋接頭的鎖緊螺母，扣緊密封環；

　　(10)擰上外殼蓋。
