音叉液位開關的接線方法
2018-06-20
液位開關種類繁多，但是接線方式都大體相同，本文以計為音叉液位開關為例，就這一問題向大家介紹一下音叉液位開關的接線方法，希望對大家更好地使用液位開關提供幫助。
計為Ring-11音叉液位開關的接線步驟：
對于隔爆型儀表，只有當環境中不存在會引爆的氣體或粉塵時才允許打開外蓋操作。
請按照如下步驟進行操作：
(1)打開外殼蓋；
(2)松開電纜螺紋接頭上的鎖緊螺母；
(3)去掉連接電纜大約10cm的外皮和芯線末端大約1cm的絕緣層；
(4)將電纜穿過電纜螺紋接頭插入外殼中；
(5)用螺絲刀打開接線端子；
(6)按照接線圖將芯線末端插入接線端子中；
(7)用螺絲刀擰緊接線端子；
(8)通過輕拉接入的電纜線來檢查接線是否牢靠；
(9)擰緊電纜螺紋接頭的鎖緊螺母，扣緊密封環；
(10)擰上外殼蓋。
接線圖：
接線時，請按照如圖1和圖2所示方式進行安全接線：
A．圖1為繼電器（雙刀雙擲）輸出方式，圖1左下角標識“1”接直流“+”或交流“火線”， 標識“2”接直流“-”或交流“零線”，交直流通用，有內部電路智能識別，必須注意的是，直流供電范圍是20～72V DC，交流供電范圍是20～253V AC；標識“3-4”和“6-7”為2組繼電器的常閉輸出，“4-5”和“7-8”為繼電器的常開輸出，是接常閉點或者常開點應依據用戶使用要求確定；
B．圖2為二線制輸出方式，標識“1-2”既是儀表的直流電源輸入（范圍：10～36V DC），也是儀表的輸出，儀表內部電路將控制整個環路的電流恒定為8mA（安全模式）和16mA（報警模式），也即這2個電流分別標識音叉頭是否接觸液體（有料無料）,另外為了提升Ring-11的自檢功能，除8mA和16mA電流外，增設了一個回路電流為<2.3mA的儀表故障電流，也就是說當電路回路電流小于2.3mA時，證明音叉液位開關本身出了故障，建議返廠檢修。
計為Ring-11音叉液位開關的接線步驟：
對于隔爆型儀表，只有當環境中不存在會引爆的氣體或粉塵時才允許打開外蓋操作。
請按照如下步驟進行操作：
(1)打開外殼蓋；
(2)松開電纜螺紋接頭上的鎖緊螺母；
(3)去掉連接電纜大約10cm的外皮和芯線末端大約1cm的絕緣層；
(4)將電纜穿過電纜螺紋接頭插入外殼中；
(5)用螺絲刀打開接線端子；
(6)按照接線圖將芯線末端插入接線端子中；
(7)用螺絲刀擰緊接線端子；
(8)通過輕拉接入的電纜線來檢查接線是否牢靠；
(9)擰緊電纜螺紋接頭的鎖緊螺母，扣緊密封環；
(10)擰上外殼蓋。
接線圖：
接線時，請按照如圖1和圖2所示方式進行安全接線：

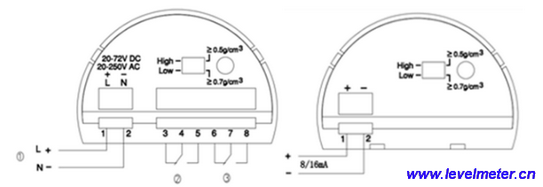

圖1繼電器輸出方式 圖2二線制輸出方式
①電源輸出端 ①電源輸入端 8/16mA信號輸出端
②③繼電器信號輸出端，DPDT
計為Ring-11音叉液位開關的輸出方式有2種：A．圖1為繼電器（雙刀雙擲）輸出方式，圖1左下角標識“1”接直流“+”或交流“火線”， 標識“2”接直流“-”或交流“零線”，交直流通用，有內部電路智能識別，必須注意的是，直流供電范圍是20～72V DC，交流供電范圍是20～253V AC；標識“3-4”和“6-7”為2組繼電器的常閉輸出，“4-5”和“7-8”為繼電器的常開輸出，是接常閉點或者常開點應依據用戶使用要求確定；
B．圖2為二線制輸出方式，標識“1-2”既是儀表的直流電源輸入（范圍：10～36V DC），也是儀表的輸出，儀表內部電路將控制整個環路的電流恒定為8mA（安全模式）和16mA（報警模式），也即這2個電流分別標識音叉頭是否接觸液體（有料無料）,另外為了提升Ring-11的自檢功能，除8mA和16mA電流外，增設了一個回路電流為<2.3mA的儀表故障電流，也就是說當電路回路電流小于2.3mA時，證明音叉液位開關本身出了故障，建議返廠檢修。
（深圳計為自動化技術有限公司市場部2018年6月20日）
