液位開關安裝圖解及安裝注意事項

2018-03-23

　　液位開關要可靠工作，正確的安裝有助于避免誤報現象的發生，確保儀表的穩定運行。但盡管液位開關的種類繁多，但是安裝方式都大同小異，本文就以計為Ring-11音叉液位開關和計為Ring-21緊湊型音叉液位開關為例，結合安裝示意圖，為大家介紹一下液位開關的安裝方法和注意事項，希望對大家正確安裝和使用液位開關有所幫助。
　　一、計為Ring-11音叉液位開關安裝圖解及注意事項
　　計為Ring-11音叉液位開關是一種高可靠性緊湊型專用于液位測量的控制開關，可測介質密度低至0.5g/cm3。不僅適用于容器、槽罐的液位測量，而且適用于導管的液位測量。
液位開關安裝圖解及安裝注意事項

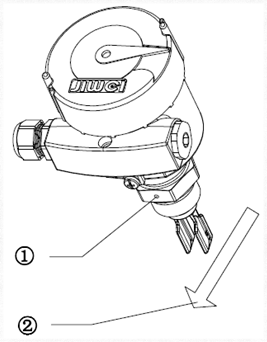

圖1  液位開關安裝圖
①螺紋連接的標志點    ②介質流動方向
　　安裝圖解及注意事項：為避免介質對叉體的阻力所產生的測量誤差，在安裝液位開關Ring-11時，應使液位開關叉體面與液體升降或流動保持方向一致，如上圖1所示。
液位開關安裝圖解及安裝注意事項

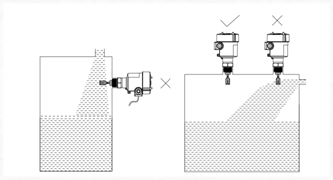

圖2 避開入料口的液位開關安裝圖
　　安裝圖解及注意事項：為避免因安裝不當造成測量不準，甚至損壞儀表的現象發生，在安裝液位開關Ring-11時，安裝位置的選擇非常關鍵，一般來說，液位開關的安裝應注意避免安裝在入料口位置。如上圖2所示。
　　二、計為Ring-21緊湊型音叉液位開關安裝圖解及注意事項
　　ing-21緊湊型音叉液位開關是專用于液位測量的經濟型限位控制開關。產品整體結構小巧輕便，產品總長度160.5mm，最大直徑31.5mm，其中音叉長度僅有38mm。該產品既適用于容器、儲罐、槽罐以及有泡沫、氣泡、粘稠液體以及有振動干擾的液位測量，更適用于小型容器和罐體周圍空間狹小的場合。產品可測量介質密度低至0.7g/cm3。
液位開關安裝圖解及安裝注意事項
圖3 Ring-21液位開關安裝圖
①螺紋連接的標志點    ②介質流動方向
　　安裝圖解及注意事項：與液位開關Ring-11類似，為避免由于介質對叉體的阻力而產生的測量誤差，在安裝液位開關Ring-21時，應使叉體面和液體升降或流動保持方向一致，如上圖3所示。
液位開關安裝圖解及安裝注意事項

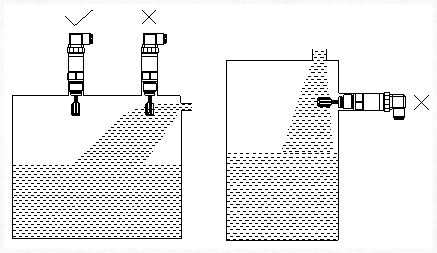

圖4 避開入料口的液位開關安裝示意圖

　　安裝圖解及注意事項：為避免因安裝不當造成的液位開關測量不準，甚至損壞，在安裝液位開關Ring-21時，應注意避免將液位開關安裝在入料口位置。如上圖4所示。
　　從音叉液位開關和緊湊型音叉液位開關的安裝方法和注意事項不難看出，兩者的安裝基本一致，其實不論是什么樣的液位開關，其安裝的方法基本是相通的。只要我們在安裝時注意把握上述方法和注意事項，基本就可保證儀表的穩定運行。


（深圳計為自動化技術有限公司市場部2018年3月23日）
