音叉液位開關的安裝及應用（附安裝圖）

2018-01-26

　　音叉液位開關雖然用途廣泛，種類繁多，但安裝方式差別并不大。那么，音叉液位開關有哪些特點？主要應用在哪里？安裝的方式方法和注意事項都有哪些呢？下面，就以計為計為音叉液位開關為例，針對上述問題為大家分別介紹如下：
　　一、音叉液位開關的特點與應用
　　計為音叉液位開關現有計為Ring-11音叉液位開關和計為Ring-21緊湊型音叉液位開關兩個系列的產品。具有不同的特點和用途，分別如下：

類別

計為Ring-11音叉液位開關

計為Ring-21緊湊型音叉液位開關

產品特點

1．計為Ring-11音叉液位開關是一種高可靠性緊湊型的專用于液位測量的控制開關。

2．音叉長度僅有40mm。

3．產品可測量介質密度低至0.5g/cm3。

1．計為Ring-21緊湊型音叉液位開關是專用于液位測量的經濟型限位控制開關。

2．整體結構小巧輕便，產品總長度160.5mm，最大直徑31.5mm，其中音叉長度僅有38mm。

3．產品可測量介質密度低至0.7g/cm3。

產品應用

1．適用于容器、儲罐、槽罐和導管中鹽酸、硫酸、硝酸、堿液、糖漿、藥液和工業廢水等液位測量。

2．特別適用于有泡沫、氣泡、粘稠液體以及振動干擾的復雜場合的液位測量。

1．不僅適用于容器、儲罐、槽罐中有泡沫、氣泡、粘稠液體和有振動干擾的液位測量。

2．更適用于小型容器和罐體周圍空間狹小場合的液位測量。

二、音叉液位開關的安裝
　　1．計為Ring-11音叉液位開關安裝圖和安裝注意事項：

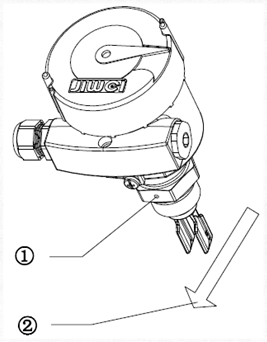

　　安裝方向：安裝Ring-11音叉液位開關時，應使叉體面和液體升降或流動保持方向一致，可以避免由于介質對叉體的阻力而產生的測量誤差，如圖1所示。

圖1 介質流動方向

①螺紋連接的標志點 ②介質流動方向

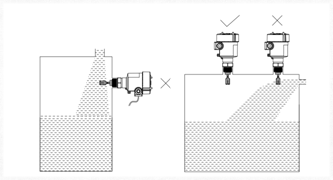

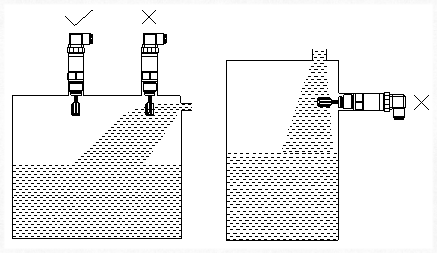

　　避開入料口：如圖2，在選擇Ring-11音叉液位開關安裝位置時，應避免由于安裝在入料口位置而造成的測量誤差，甚至損壞儀表。

圖2 避開入料口的安裝示意圖

　　2．計為Ring-21緊湊型音叉液位開關安裝圖和安裝注意事項：
　　在安裝之前，請再次確認儀表型號是否滿足現場的環境要求，如：過程壓力、過程溫度、介質的化學性能等，確保儀表在安裝后能夠正常使用。一般地，Ring-21緊湊型音叉液位開關可以根據需要安裝在任何位置，可以水平安裝、也可以垂直安裝或傾斜安裝。當被測介質具有粘稠性時，為了減少或避免出現掛料現象，請將儀表垂直安裝。

　　安裝方向：安裝Ring-21緊湊型音叉液位開關時，應使叉體面和液體升降或流動保持方向一致，可以避免由于介質對叉體的阻力而產生的測量誤差，如圖3所示。
