淺談超聲波物位計的工作原理

2017-11-24

　　超聲波物位計是一種連續量物位開關，作為一種集電子、軟件、超聲于一身的高科技物位測量產品，其具有完善的物位測量、控制、數據傳輸、人機交互的功能和適應性強、無需調校、免于維護等方面的優點，在食品、化工、石化、輕工、冶金、建材、環保等行業有著廣泛的應用。那么超聲波物位計是以什么原理進行工作的呢？下面，就向大家淺談下超聲波物位計的工作原理。

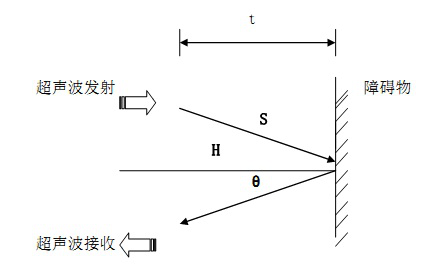

超聲波物位計測距原理示意圖

　　從上圖來看，超聲波物位計是借助超聲波發射接收反射波，通過測定聲波傳播時間，利用軟件計算物料的距離實現對物位的測量的。以空氣介質為例，假設超聲波物位計發射器向某一方向發射超聲波，在發射的同時同步計時，當超聲波在空氣中傳播碰到被測物料后，就會被立即反射回來，此時，收到反射波的超聲波物位計接收器就會立即停止計時。如果發射與接收在不同位置時，因?yàn)槌暡ㄔ诳諝庵械膫鞑ニ俣葹?40m/s，根據計時器記錄的時間t，很容易計算出發射點與被測物之間的距離，即：s=340t/2。垂直距離為s×cosθ,根據這一原理可以進行物位測量。如果當發射與接收在同一位置時，那么發射點與被測物料之間的距離就是s。

　　在實際應用中，由于超聲波物位計通常會受到蒸汽、粉塵、泡沫、障礙物等多種外部環境因素的影響，這無疑會增加超聲波的漫反射，此時，就需要通過軟件過濾處理來提高物料測量的精度。

（深圳計為自動化技術有限公司市場部于2017年11月24日發布）
