雷達料位計簡介

2021-01-18

　　一般來說，通過過物位測量來確定容器中的物料的大致數量，以保證生產中各環節所需的物料的連續供應；通過物位測量，了解物位是否在規定的范圍內，以便使生產過程得以順利進行，保證產品的質量、產量和生產安全，是料位測量的兩個主要目的。目前，能夠用于料位測量的儀表有很多，較為常見的有射頻導納料位開關、振棒料位開關、音叉料位開關、阻旋料位開關以及雷達料位計等。本文主要對雷達料位計進行簡要介紹。
　　雷達料位計采用HART通訊協議，可通過計算機、手持通訊器進行組態，通過儀表測量和回波曲線來調整參數、判斷故障。其由發射和探測裝置組成，利用電磁波的特殊性能進行料位檢測。雷達料位計的發射裝置可以發射一種特殊的電磁波，該電磁波的物理特性與可見光相似，以光速傳播，且傳播速度不受溫度、壓力、蒸汽等介質特性的影響。雷達料位計發射率取決于被測介質的傳導率和介電常數。電磁波可以穿透空間氮?dú)狻⒎蹓m等干擾源，遇到障礙物易于被反射，被測介質導電性越好或介電常數越大，回波信號的反射效果越好。
　　雷達料位計的測量原理是基于時間行程原理的測量儀表，采用發射一反射一接收的方式工作，發射裝置發出高頻脈沖并沿著探測組件（鋼纜或鋼棒）傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，根據距離與脈沖時間形成之間的正比關系計算得到距離，并通過電子部件將距離信號轉化為物位信號。
　　雷達料位計的測量過程描述如下：
　　(1)發射裝置發出高頻脈沖并沿著探測組件（鋼纜或鋼棒）傳播，反射的脈沖信號沿纜繩傳導至儀表電子線路部分，微處理器對此信號進行處理，識別出微波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，距離物料表面的距離D與脈沖的時間行程T成正比：D=CXT/2，其中C為光速。

雷達料位計簡介

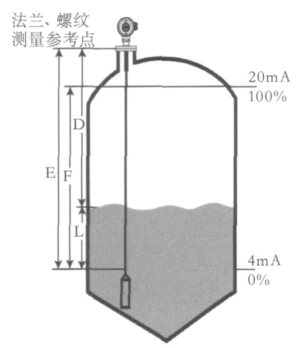

　　如圖所示，因空罐的距離E已知，則物位L為：L=E-D

　　(2)通過輸入空罐高度E（零點），滿罐高度F（滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。雷達料位計內部的微處理器將物位轉換為4～20mA的電信號輸出。
