計為磁翻板指示器的特點
2018-06-04

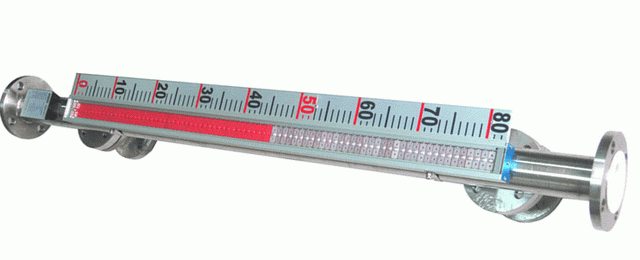

磁翻板液位計主要由浮筒、浮子以及指示器組成。作為磁翻板液位計重要組成部分的指示器，是一個非常成熟的部件，盡管如此，計為自動化還是進行了突破創新。那么，計為磁翻板液位計指示器的特點有哪些呢？
與其他磁翻板液位計一樣，計為磁翻板液位計的浮筒內設有磁浮子，且該磁浮子本身直接浮于液面上，該浮筒外設有磁翻板指示器，該磁翻板指示器和該磁浮子磁性耦合。通過耦合作用，當容器中被測液位升降時，浮筒內的磁浮子也隨之升降，浮子內的永久磁鋼通過磁性耦合驅動浮筒外部的磁性翻片翻轉180°。翻片兩面分別涂有不同顏色（通常為紅色和白色），以指示液位的位置。一般地，當容器內液位上升時，翻片由白色轉變?yōu)榧t色，當容器內液位下降時，翻片由紅色轉變?yōu)榘咨甘酒鞯募t白交界處為容器內液位的實際高度。
除了具有傳統磁翻板液位計所共有的特點外，計為磁翻板液位計還有自己獨有的特點和優點：
（1）指示器面板加寬設計，可視距離和可視角度大大增加；
（2）標尺刻度和數字更加粗大清晰，外形美觀大氣；
（3）計為磁翻板指示器獨特的端蓋設計和玻璃封膠工藝，使整機防護等級達到IP66/IP67。
計為磁翻板液位計指示器的上述特點，是計為通過多年研究和系列改進的結晶，計為自動化已經對指示器加寬設計，指示器上下端蓋采用獨特設計和專用的封膠工藝等申請并獲得了國家專利。
與其他磁翻板液位計一樣，計為磁翻板液位計的浮筒內設有磁浮子，且該磁浮子本身直接浮于液面上，該浮筒外設有磁翻板指示器，該磁翻板指示器和該磁浮子磁性耦合。通過耦合作用，當容器中被測液位升降時，浮筒內的磁浮子也隨之升降，浮子內的永久磁鋼通過磁性耦合驅動浮筒外部的磁性翻片翻轉180°。翻片兩面分別涂有不同顏色（通常為紅色和白色），以指示液位的位置。一般地，當容器內液位上升時，翻片由白色轉變?yōu)榧t色，當容器內液位下降時，翻片由紅色轉變?yōu)榘咨甘酒鞯募t白交界處為容器內液位的實際高度。
（1）指示器面板加寬設計，可視距離和可視角度大大增加；
（2）標尺刻度和數字更加粗大清晰，外形美觀大氣；
（3）計為磁翻板指示器獨特的端蓋設計和玻璃封膠工藝，使整機防護等級達到IP66/IP67。
計為磁翻板液位計指示器的上述特點，是計為通過多年研究和系列改進的結晶，計為自動化已經對指示器加寬設計，指示器上下端蓋采用獨特設計和專用的封膠工藝等申請并獲得了國家專利。
（深圳計為自動化技術有限公司研發中心2018年6月4日發布）
