緊湊型音叉液位開關的原理、結構和特點
2020-12-14
計為Ring-21音叉液位開關是專用于容器、槽罐和各種管道的液位測量經濟型限位控制開關。在水利、化工、環保、食品、醫藥等行業有著廣泛應用。該產品不僅適用于容器、儲罐、槽罐內有泡沫、氣泡、粘稠液體以及有振動干擾的液位測量，更適用于小型容器和罐體周圍空間狹小的場合。
一、工作原理
Ring-21緊湊型音叉液位開關是基于檢測音叉叉體浸泡于介質時振動頻率變化的設計原理。即當叉體與被測液體接觸時，叉體的諧振頻率明顯降低，振動頻率的變化直接反應在壓電檢測器件的輸出信號上，檢測電路對頻率的變化進行判別并輸出一個開關信號。
二、產品結構
計為緊湊型音叉液位開關的產品整體結構小巧輕便，產品總長度160.5mm，最大直徑31.5mm，其中音叉長度僅有38mm。其整體結構如下圖所示，Ring-21音叉液位開關的整體結構如下圖所示:
三、產品特點
相比其他音叉液位開關，計為Ring-21音叉液位開關主要有以下特點和優點：
1．價格低廉，結構小巧輕便，總長160.5mm，最大直徑31.5mm，叉體長僅38mm；
2．特別適合管道測量及狹小空間的液位測量；
3．可測量介質密度低至0.7g/cm3；
4．經濟實用，價格低廉，性價比高；
5．免受于泡沫、氣泡、粘稠、振動以及液體特性的影響；
6．基于檢測頻率變化的設計，具有高可靠性；
7．操作簡單、安全可靠，通用性強。
一、工作原理
Ring-21緊湊型音叉液位開關是基于檢測音叉叉體浸泡于介質時振動頻率變化的設計原理。即當叉體與被測液體接觸時，叉體的諧振頻率明顯降低，振動頻率的變化直接反應在壓電檢測器件的輸出信號上，檢測電路對頻率的變化進行判別并輸出一個開關信號。
二、產品結構
計為緊湊型音叉液位開關的產品整體結構小巧輕便，產品總長度160.5mm，最大直徑31.5mm，其中音叉長度僅有38mm。其整體結構如下圖所示，Ring-21音叉液位開關的整體結構如下圖所示:

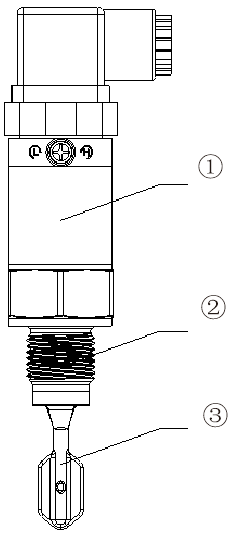

Ring-21整體結構圖
①帶電子部件的外殼②過程連接③振動叉體
從上圖可知，計為Ring-21緊湊型音叉液位開關主要由帶電子部件的外殼、過程連接和振動叉體等部件組成。三、產品特點
相比其他音叉液位開關，計為Ring-21音叉液位開關主要有以下特點和優點：
1．價格低廉，結構小巧輕便，總長160.5mm，最大直徑31.5mm，叉體長僅38mm；
2．特別適合管道測量及狹小空間的液位測量；
3．可測量介質密度低至0.7g/cm3；
4．經濟實用，價格低廉，性價比高；
5．免受于泡沫、氣泡、粘稠、振動以及液體特性的影響；
6．基于檢測頻率變化的設計，具有高可靠性；
7．操作簡單、安全可靠，通用性強。
