二線制、三線制和四線制的不同和選擇
2020-04-13
采購儀表時，通常會面臨二線制、三線制和四線制的選擇。那么，二線制、三線制和四線制這些“儀表線制”（指儀表供電和標準信號傳輸采用的導線數）有什么不同？應如何選擇呢？
一、二線制、三線制和四線制的區分
儀表線制的稱謂，是在兩線制變送器誕生后才有的。這是電子放大器在儀表中廣泛應用的結果，放大的本質就是一種能量轉換過程，這就離不開供電。最先出現的是四線制的變送器。

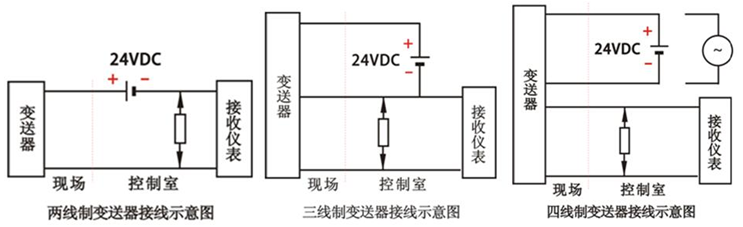

1．二線制
二線制是兩根導線供電的同時傳輸4～20mA標準信號。非此4～20mA標準信號不能稱為兩線制。二線制供電為DC24V，輸出信號為DC 4～20mA。
2．三線制
所謂三線制，就是電源正端用一根線，信號輸出正端用一根線，電源負端和信號負端共用一根線，用于電壓參考點和電流回路。其供電大多為DC 24V，輸出信號有4～20mA DC標準信號。
3．四線制
四線制就是供電回路和信號回路各自獨立，采用隔離電路分開，兩根線負責電源的供應，另外兩根線負責輸出被轉換放大的信號（如電壓、電流等）。用于隔離的4～20mA標準信號，通常不接地。四線制的電源可以是DC 24V，也可以是AC 220V，但以AC 220V居多。
1．功率較小且要求經濟實惠，一般選用二線制。
采用4～20mA信號，目前采用二線制的產品非常廣泛。
2．減少非安全電壓供電，一般選用三線制儀表。
為滿足儀表需要的供電功率設計，把變送器的供電由AC 220V改為低壓直流供電，如電源從DC24V電源箱取用，減少非安全電壓供電，就有了三線制的變送器產品。通常，在兩線制提供的功率不足以給儀表供電時，多選用三線制。
3．功率大于10W，精度要求較高時，一般選用四線制儀表。
實際應用中，由于轉換電路復雜、功耗大等多方面原因，很多儀表大多優先選用四線制。像質量流量計需要振動功耗，電磁流量計需要勵磁功耗，2個表的功率都到了10W以上，所以就要使用四線制。
要指出的是，三線制和四線制變送器輸出的4～20mA信號，由于其輸出電路原理及結構與二線制的不同，因此在應用中要注意其輸出負端能否和24V電源的負線相接，能否共地，必要時可采用配電器、安全柵等隔離措施，以便和其它儀表共電、共地及避免附加干擾的產生。
一、二線制、三線制和四線制的區分
儀表線制的稱謂，是在兩線制變送器誕生后才有的。這是電子放大器在儀表中廣泛應用的結果，放大的本質就是一種能量轉換過程，這就離不開供電。最先出現的是四線制的變送器。
1．二線制
二線制是兩根導線供電的同時傳輸4～20mA標準信號。非此4～20mA標準信號不能稱為兩線制。二線制供電為DC24V，輸出信號為DC 4～20mA。
2．三線制
所謂三線制，就是電源正端用一根線，信號輸出正端用一根線，電源負端和信號負端共用一根線，用于電壓參考點和電流回路。其供電大多為DC 24V，輸出信號有4～20mA DC標準信號。
3．四線制
四線制就是供電回路和信號回路各自獨立，采用隔離電路分開，兩根線負責電源的供應，另外兩根線負責輸出被轉換放大的信號（如電壓、電流等）。用于隔離的4～20mA標準信號，通常不接地。四線制的電源可以是DC 24V，也可以是AC 220V，但以AC 220V居多。
二、二線制、三線制和四線制的選擇
對于用戶而言，在線制的選擇上，一般應根據本單位的實際情況，如信號制的統一、防爆要求、接收設備的要求等進行綜合考慮和選擇。具體來講，對二線制、三線制和四線制的選擇可考慮以下幾點：1．功率較小且要求經濟實惠，一般選用二線制。
采用4～20mA信號，目前采用二線制的產品非常廣泛。
2．減少非安全電壓供電，一般選用三線制儀表。
為滿足儀表需要的供電功率設計，把變送器的供電由AC 220V改為低壓直流供電，如電源從DC24V電源箱取用，減少非安全電壓供電，就有了三線制的變送器產品。通常，在兩線制提供的功率不足以給儀表供電時，多選用三線制。
3．功率大于10W，精度要求較高時，一般選用四線制儀表。
實際應用中，由于轉換電路復雜、功耗大等多方面原因，很多儀表大多優先選用四線制。像質量流量計需要振動功耗，電磁流量計需要勵磁功耗，2個表的功率都到了10W以上，所以就要使用四線制。
要指出的是，三線制和四線制變送器輸出的4～20mA信號，由于其輸出電路原理及結構與二線制的不同，因此在應用中要注意其輸出負端能否和24V電源的負線相接，能否共地，必要時可采用配電器、安全柵等隔離措施，以便和其它儀表共電、共地及避免附加干擾的產生。
