音叉液位開關如何正確接線
2019-10-08
事實上，音叉液位開關的接線方式基本相同。下面以計為Ring-11音叉液位開關和Ring-21緊湊型音叉液位開關為例，就音叉液位開關如何正確接線介紹如下：
一、音叉液位開關的接線步驟
音叉液位開關的接線，通常按照如下步驟進行操作：
（1）打開外殼蓋；
（2）松開電纜螺紋接頭上的鎖緊螺母；
（3）去掉連接電纜大約10cm的外皮和芯線末端大約1cm的絕緣層；
（4）將電纜穿過電纜螺紋接頭插入外殼中；
（5）用螺絲刀打開接線端子；
（6）按照接線圖將芯線末端插入接線端子中；
（7）用螺絲刀擰緊接線端子；
（8）通過輕拉接入的電纜線來檢查接線是否牢靠；
（9）擰緊電纜螺紋接頭的鎖緊螺母，扣緊密封環；
（10）擰上外殼蓋。
步驟（1）中，打開音叉液位開關的外殼上蓋，內有接線端子、撥動開關、發光二極管LED、靈敏度調節鈕。但需要說明的是，對于隔爆型音叉液位開關，只有當環境中不存在會引爆的氣體或粉塵時才允許打開外蓋操作。
二、計為音叉液位開關如何正確接線
計為研發生產的音叉液位開關主要有Ring-11音叉液位開關和Ring-21緊湊型音叉液位開關兩種類型。但由于二者在結構方面有所不同，導致在接線方式也存在差異。為使用戶能夠正確地接線，我們將結合計為音叉液位開關接線圖對計為音叉液位開關的接線進行介紹。
（一）Ring-11音叉液位開關如何正確接線
Ring-11音叉液位開關由于采用寬電源設計，交直流通用自適應，因此能夠?qū)崿F(xiàn)即插即用，而無需根據不同的供電電壓范圍去選擇不同的電源線接線端口。在對Ring-11音叉液位開關接線時，應按照如圖1和圖2所示的接線方式進行安全接線。

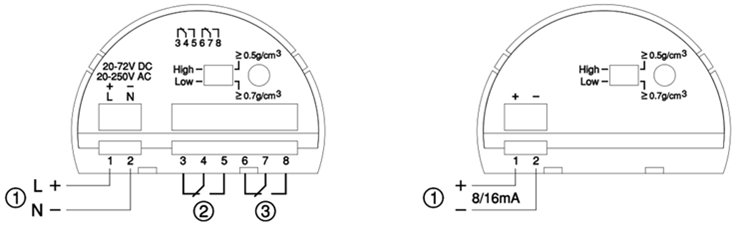

圖1繼電器輸出方式 圖2二線制輸出方式
①：電源輸入端 ①：電源輸入端8/16mA信號輸出端
②③：繼電器信號輸出端，DPDT
從上圖可知，計為Ring-11音叉液位開關的輸出方式有繼電器輸出方式和二線制輸出方式2種：1．圖1為繼電器（雙刀雙擲）輸出方式。
采用繼電器輸出方式的音叉液位開關，設計有兩組常開常閉觸點，用戶可以根據需求自行選用常開或是常閉觸點進行接線。
圖1左下角標識“1”接直流“+”或交流“火線”，標識“2”接直流“-”或交流“零線”，交直流通用，有內部電路智能識別。
必須注意的是，直流供電范圍是20～72V DC，交流供電范圍是20～253V AC；標識“3-4”和“6-7”為2組繼電器的常閉輸出，“4-5”和“7-8”為繼電器的常開輸出。
具體應接常閉點還是常開點應依據用戶的使用要求確定。
2．圖2為二線制輸出方式。
在圖2中，標識“1-2”兩根線既是電源線也是信號線，既是儀表的直流電源輸入（范圍：10～36VDC），也是儀表的信號輸出。當采用二線制輸出方式，按照如圖2所示引出的1、2按圖接線即可。
儀表內部電路將控制整個環路的電流恒定為8mA（安全模式）和16mA（報警模式），也即這2個電流分別標識音叉頭是否接觸液體（有料無料）。
為了提升Ring-11音叉液位開關的自檢功能，除8mA和16mA電流外，增設了一個回路電流為<2.3mA的儀表故障電流。當電路回路電流小于2.3mA時，證明音叉液位開關本身出了故障，建議返廠檢修。
（二）Ring-21緊湊型音叉液位開關如何正確接線

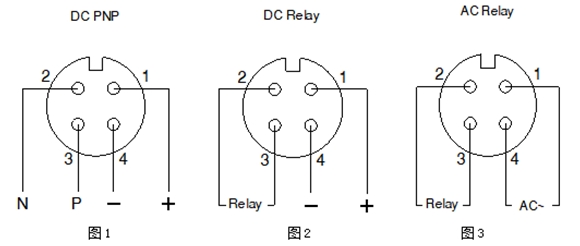

圖一：航空插頭接線圖
與Ring-11音叉液位開關相比，Ring-21緊湊型音叉液位開關的交直流不通用，這是二者在電源設計上最大的區別。所以在選用直流供電型號時，不可采用220V交流電供電，以免燒壞電路板。如果選用交流供電型號，雖然供直流電不致使儀表?yè)p壞，但會導致儀表無法正常工作，所以這一點在接電源線時需要特別注意。

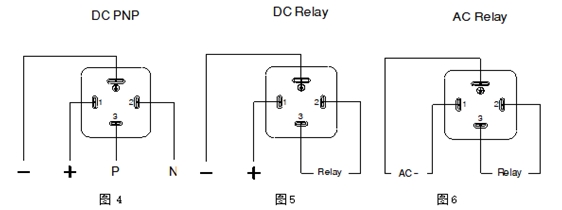

Ring-21緊湊型音叉液位開關配備了兩種接口，一種是航空插頭，另外一種是赫斯曼接頭，其中赫斯曼接頭較為通用，線纜的長度可以根據現場實際需要而定。對于不同的輸出方式如繼電器輸出、PNP輸出，接線時需嚴格按照上圖對應的輸出方式和接口進行接線。
一般來講，只要按照上述接線方法正確接線，就能夠保證音叉液位開關穩定可靠的工作。總體來說，音叉液位開關不但安裝簡單、易用，而且在使用過程中免予維護，是一款非常省心耐用的物位測量?jī)x表。
