計為防腐型磁翻板液位計內襯的獨特工藝

2017-06-19

　　磁翻板液位計基于連通器和磁性耦合原理實現液位的實時測量和顯示，在各種塔、罐、槽等設備內介質液位檢測方面有著廣泛應用。在安裝使用時，磁翻板液位計的安裝方式有多種，其中側裝式是最為常用的一種。側裝式磁翻板液位計包括主管體浮筒和連接小管，該浮筒通過法蘭和連接小管與被測容器連通。
　　防腐型磁翻板液位計內襯工藝的常見問題
　　在用磁翻板液位計測量腐蝕性液體時，為避免生產安全事故的發生，通常需要采用內襯設計，以防止浮筒以及連接小管被腐蝕損壞。但現有磁翻板內襯工藝結構存在設計缺陷，極易造成雜質堵塞，影響生產的正常進行。譬如連接小管的內襯（第二內襯）單獨伸出連接小管外，并與浮筒中內襯（第一內襯）緊密接觸形成密封，但當第一內襯壓緊第二內襯時，其施加給第二內襯一個沿連接小管徑向向內的作用力，這個作用力使得第二內襯沿徑向變形，致使第二內襯中部的通孔變小，造成液體中的一些雜質堵塞，使得磁翻板液位計不能正常工作，進而嚴重影響生產的效率。
　　計為防腐性磁翻板液位計內襯的獨特工藝

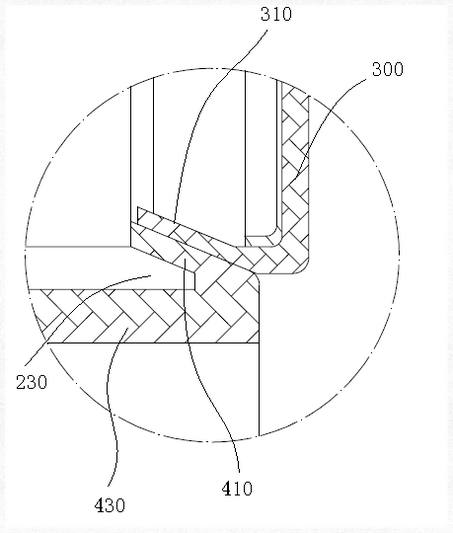

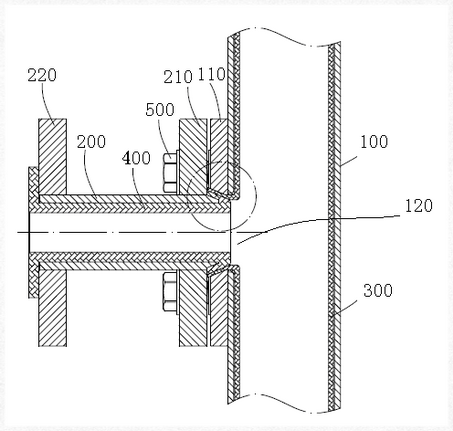

　　針對上述問題，深圳計為自動化技術有限公司研發工程師在多次試驗的基礎上，對現有的內襯工藝結構做出了有針對性的改進（該工藝現已申請了國家專利）。連接小管的一端具有基本呈筒狀的支撐部，第一內襯部分從浮筒的連接口伸出并形成基本呈筒狀的第一密封部，第二內襯包括容置于連接小管內的內襯部及與內襯部相連且基本呈筒狀的第二密封部。第二密封部從連接小管的一端伸出并反向延伸與內襯部之間形成間隙，第一密封部的內壁貼合第二密封部外壁并形成密封連接，而連接小管的支撐部伸入間隙中，對第二密封部至少在徑向上形成支撐，因此第二密封部乃至整個第二內襯都不會在第一密封部的擠壓下向徑向變形，避免其變形引起通孔變小，進而造成雜質堵塞。
