磁翻板液位計顯示面板密封性檢測

2017-01-07

　　對顯示面板部件的密封，是保證磁翻板液位計在長期使用中，能可靠工作的措施之一。密封不好的顯示面板，當安裝在室外，長期經受諸如潮濕、霉菌、灰塵、雨水、冰凍等惡劣的環境后，濕氣和灰塵極易進入腔內，會妨礙內部翻片的翻轉，使液位計無法正常指示液位。因此，在產品出廠前，對顯示面板的密封性進行檢測，保證密封可靠是非常必要的。在長期對客戶技術支持服務中，我們發現受潮和塵灰污染造成霉菌繁殖，導致翻片無法翻轉，是磁翻板液位計最常見故障。因此解決顯示面板密封問題對磁翻板液位計長期可靠工作就顯得至關重要。

磁翻板液位計顯示面板密封性檢測

　　由于顯示面板是在組裝完好后進行密封性檢測的，因此必須是無損的密封檢測，不能將顯示面板通過浸泡在水中的方法來進行檢漏。為此，計為自動化公司根據產品的特點，采用一種簡單易行、安全可靠的檢漏方法—U形玻璃管水柱壓力計方法來進行檢測。檢測方法如下：將組裝好的顯示面板，聯接到一個由三個小截止閥組成的三通閥組的其中一個接口，另兩個接口分別用軟管與U形玻璃管壓力計和加壓氣筒連接；檢測時先用加壓氣筒往顯示面板內腔充氣稍加壓后，關閉與打氣筒連接的小截止閥，打開與U形玻璃管聯結的小截止閥，這時U形玻璃管如有壓力顯示（水柱有液面差），一般在3～5kpa且能穩定，并保持15min壓力不降，說明密封較好；如壓力保不住，壓力慢慢回到零，說明顯示面板有泄漏點。這時應用加壓氣筒往顯示面板內充壓至0.1MPa，并用肥皂水泡沫查漏，出現有不斷冒泡的地方，則說明該處泄漏，須用專用密封膠及時密封泄漏處。
　　計為自動化公司在產品生產過程中，嚴格按照工藝要求進行裝配，確保每道工序的質量。尤其在顯示面板的密封環節上，出廠前增加了密封檢測工序，對每個顯示面板進行密封性檢測，使顯示面板的防護等級達到IP67，降低了產品的故障率，提高了液位計工作的可靠性，滿足了客戶的現場使用需求。

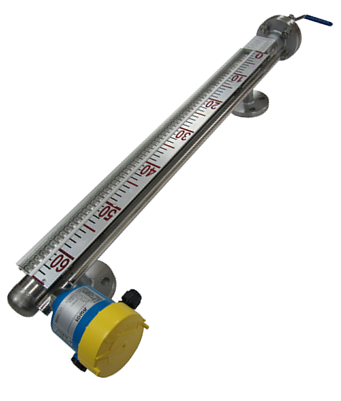

　　如圖是計為自動化公司生產的磁翻板液位計，防護等級達到IP66/IP67，其加寬的面板設計，使可視距離和可視角度大大增加，產品性能指標和可靠性完全與進口產品媲美。

（深圳計為自動化技術有限公司研發中心2017年1月7日發布）
