遠傳磁翻板液位計的構成及原理
2017-08-21
遠傳磁翻板液位計是一種常用的液位計產品，被廣泛應用于電力、石油、化工、冶金、環保等行業，對生產過程中的各種塔、罐、槽、球型容器和鍋爐等設備的介質液位檢測及自動化控制。該液位計結構簡單、觀察直觀、清晰、不堵塞、不滲漏、安裝方便、維修簡單，具有使用靈活、性能穩定、可靠性高等優點。那么，遠傳磁翻板液位計的構成和原理是怎樣的呢？
一、遠傳磁翻板液位計的構成
遠傳型磁翻板液位計是一種結構簡單、使用方便的液位控制裝置，它由基本型與干簧管遠傳變送器兩部分組合而成。
二、遠傳磁翻板液位計的原理
由于遠傳磁翻板液位計是由磁翻板液位計和干簧管遠傳變送器構成的，下面就結合遠傳磁翻板液位計的2個組成部分分別介紹其工作原理。
1．磁翻板液位計的工作原理

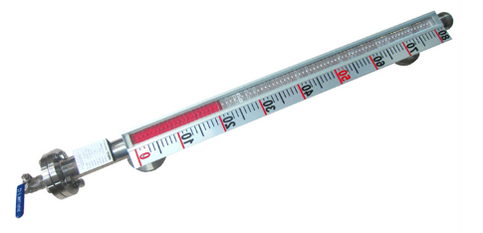

遠傳磁翻板液位計構成中的基本型，即磁翻板液位計，也稱為磁浮子液位計，它是基于連通器結構、浮力原理和磁性耦合特性實現液位的實時測量。當被測容器中的液位升降時，主測量管內用于感知液位變化的磁性浮子也隨之升降，浮子內的永久磁鋼通過磁性耦合驅動主測量管外部的磁性翻片翻轉180°，翻片兩面分別涂有不同顏色（通常為紅色和白色），以指示液位的位置。當容器內液位上升時，翻片由白色轉變為紅色，當容器內液位下降時，翻片由紅色轉變為白色，指示器的紅白交界處即為容器內液位的實際高度，從而實現液位的準確測量，進行就地顯示。
2．干簧管遠傳變送器的工作原理
但在現代工業化生產中，現場被測裝置內的液位通常需要進行遠程監控，從而出現了干簧管遠傳變送器裝置。干簧管遠傳變送器的工作原理是，將干簧管遠傳變送器裝置的外保護管捆綁在液位計的主測量管外表面上，使變送器內的干簧管元件處在主測量管內磁浮子磁耦合范圍內。當主體管內的磁浮子隨液位升降時，浮子內的磁鋼便使傳感器內相對應位置上的干簧管的觸點吸合，引起連入回路的電阻數目發生變化，產生隨液位變化相對應的電阻信號；再通過信號轉換器，就可以把電阻信號轉化為4～20mA的電流標準信號輸出。該信號可方便地與電動型儀表、顯示儀配套使用，達到顯示、控制、調節和報警的目的。
一、遠傳磁翻板液位計的構成
遠傳型磁翻板液位計是一種結構簡單、使用方便的液位控制裝置，它由基本型與干簧管遠傳變送器兩部分組合而成。
由于遠傳磁翻板液位計是由磁翻板液位計和干簧管遠傳變送器構成的，下面就結合遠傳磁翻板液位計的2個組成部分分別介紹其工作原理。
1．磁翻板液位計的工作原理
遠傳磁翻板液位計構成中的基本型，即磁翻板液位計，也稱為磁浮子液位計，它是基于連通器結構、浮力原理和磁性耦合特性實現液位的實時測量。當被測容器中的液位升降時，主測量管內用于感知液位變化的磁性浮子也隨之升降，浮子內的永久磁鋼通過磁性耦合驅動主測量管外部的磁性翻片翻轉180°，翻片兩面分別涂有不同顏色（通常為紅色和白色），以指示液位的位置。當容器內液位上升時，翻片由白色轉變為紅色，當容器內液位下降時，翻片由紅色轉變為白色，指示器的紅白交界處即為容器內液位的實際高度，從而實現液位的準確測量，進行就地顯示。
2．干簧管遠傳變送器的工作原理
但在現代工業化生產中，現場被測裝置內的液位通常需要進行遠程監控，從而出現了干簧管遠傳變送器裝置。干簧管遠傳變送器的工作原理是，將干簧管遠傳變送器裝置的外保護管捆綁在液位計的主測量管外表面上，使變送器內的干簧管元件處在主測量管內磁浮子磁耦合范圍內。當主體管內的磁浮子隨液位升降時，浮子內的磁鋼便使傳感器內相對應位置上的干簧管的觸點吸合，引起連入回路的電阻數目發生變化，產生隨液位變化相對應的電阻信號；再通過信號轉換器，就可以把電阻信號轉化為4～20mA的電流標準信號輸出。該信號可方便地與電動型儀表、顯示儀配套使用，達到顯示、控制、調節和報警的目的。
（深圳計為自動化技術有限公司市場部2017年8月21日發布）
