干簧管遠傳變送器的尺寸圖

2020-06-10

　　干簧管遠傳變送器與磁翻板液位計配套使用組合而成的液位計，又稱遠傳磁翻板液位計，其工作原理是當浮筒里面的浮子隨著液位變化而上下移動時，浮子中的磁鋼所在的位置將改變干簧管中磁開關的閉合狀態，只有在磁鋼作用范圍內的干簧管閉合，其它都處于開路狀態，從而改變回路的電阻值。浮子的位置相當于電位器的滑動點，隨著浮子的位置變化，引起電阻值變化，輸出電壓隨之變化，通過電流/電壓轉換，轉化為4～20mA電流信號輸出。其將現場的液位信號以4～20mA的電流形式由遠端傳送回機房或控制室，達到遠程掌握罐體的液位高度，實時控制目的。為更好地了解干簧管遠傳變送器，本文以計為Reed-11干簧管遠傳變送器為例，介紹下干簧管遠傳變送器的尺寸圖。

干簧管遠傳變送器的尺寸圖

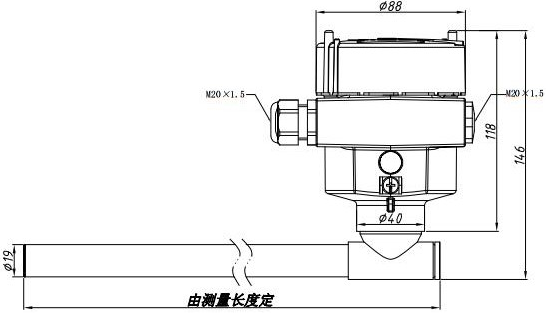

計為Reed-11干簧管遠傳變送器尺寸圖

　　從Reed-11干簧管遠傳變送器的尺寸圖不難看出，干簧管遠傳變送器表頭的直徑為?88，電氣接口的尺寸為M20×1.5，當然，也可以選用1/2"NPT尺寸的螺紋。干簧管的直徑為?19，其長度根據實際的測量長度進行定制。
　　干簧管遠傳變送器的分辨率通常有±5mm和±10mm兩種，精度越高，使用干簧管的數量越多。
　　此外，計為Reed-11干簧管遠傳變送器的工作溫度為-50～150℃，通過了隔爆和本安雙重防爆認證。其中，隔爆等級為Ex d IIC T6 Gb，本安等級為Ex ia IIC T6 Ga，在目前行業同類產品中，均屬最高防爆級別。
