阻旋料位開關的選型與使用
2019-07-10
【計為儀表 專注物位測量】阻旋料位開關是一種由微型馬達驅動的物位控制儀表，在現代工業生產過程和倉儲部門中應用廣泛，主要在食品、制藥、化工、塑料、建筑、肥料等行業用來測量各種固體顆粒粉末的料位。為幫助用戶更好地應用阻旋料位開關，本文以計為Spin-11阻旋料位開關為例，就阻旋料位開關的選型與使用介紹如下。
一、阻旋料位開關的選型
計為Spin-11系列阻旋料位開關設計上采用進口電機、微動開關及軸承，同時注重工藝細節，嚴控生產流程和質量檢測，比國內同類產品具有更高的可靠性。根據是否加裝保護管劃分，阻旋料位開關可分為標準型阻旋料位開關和保護型阻旋料位開關兩種。
根據工況的不同，應注意選擇不同型號的阻旋料位開關與之相匹配。一般來講，Spin-11A標準型阻旋料位開關適用于大多數固體顆粒粉末的測量，而配備保護管的Spin-11P保護型阻旋料位開關，主要應用于密度較大的固體顆粒測量。
二、阻旋料位開關的使用
（一）存儲須知
存儲包裝物件時應遵循下列條件：
1．避免露天保存；
2．避免存放在潮濕和大粉塵的場所；
3．避免與具有腐蝕性的介質接觸；
4．避免受陽光的強烈照射；
5．避免機械式振動；
6．儲存環境
相對空氣濕度：0～95%
存儲溫度：-40～80℃
（二）安全須知
從安全角度考慮，只有在斷電的情況下才能進行接線；對于防爆型儀表接線時，必須遵循相關防爆的接線要求。
（三）安裝須知
1．安裝前請確認電源電壓是否與標示牌上面的電壓一致；
2．確認被測物料密度，選擇最佳葉片形狀和大小，一般地，密度越大葉片越小；
3．安裝前確認水平安裝還是豎直安裝；
4．水平安裝時，將葉片與水平向下呈10～20°的夾角安裝，以減少物料的沖擊；
5．水平安裝時，接線盒入線口應垂直朝下，電纜固定螺母必須鎖緊，如有條件可加防雨罩；
6．應避免安裝在物料的進料口的部位，當無法避免時可在開關的上方200mm處加裝防護擋板，以保護葉片不受物料沖擊；
7．產品安裝時請勿敲擊傳動部位和葉片部位，以免造成不必要的損害。
②水平法蘭安裝
③水平傾斜15度高溫螺紋安裝
④水平傾斜15度高溫法蘭安裝
⑤豎直軸保護高溫法蘭安裝
⑥豎直軸保護法蘭安裝
⑦壁龕式安裝：當物料（密度大、顆粒大）垂直落下并沖擊料位開關探頭時，為了確保測量儀表壽命以及測量效果，需將儀表安裝于壁龕處，以保護探頭不至于被物料壓彎，如下圖所示。
（四）操作須知
在安裝和使用阻旋料位開關時，應嚴格按照阻旋料位開關的要求操作。
1．接入電纜
阻旋料位開關的電纜一般采用橫截面為圓形的通用電纜。電纜橫截面直徑為5～9mm，否則無法確保電纜入口的密封效果。
如果您需要使用其它規格的電纜，請使用匹配的電纜入口螺栓，并注意更換后電纜入口的密封性能。
2．扭力調整
扭力彈簧是用來調整轉軸的輸出扭力，當被測介質密度大時，可將彈簧扭力調至最強的檔位，此時葉片旋轉扭力較大，敏感度較差。反之，當被測介質密度小時，可將彈簧調至最弱的檔位，此時葉片旋轉扭力較小，敏感度較好。
一、阻旋料位開關的選型
計為Spin-11系列阻旋料位開關設計上采用進口電機、微動開關及軸承，同時注重工藝細節，嚴控生產流程和質量檢測，比國內同類產品具有更高的可靠性。根據是否加裝保護管劃分，阻旋料位開關可分為標準型阻旋料位開關和保護型阻旋料位開關兩種。
根據工況的不同，應注意選擇不同型號的阻旋料位開關與之相匹配。一般來講，Spin-11A標準型阻旋料位開關適用于大多數固體顆粒粉末的測量，而配備保護管的Spin-11P保護型阻旋料位開關，主要應用于密度較大的固體顆粒測量。
二、阻旋料位開關的使用
（一）存儲須知
存儲包裝物件時應遵循下列條件：
1．避免露天保存；
2．避免存放在潮濕和大粉塵的場所；
3．避免與具有腐蝕性的介質接觸；
4．避免受陽光的強烈照射；
5．避免機械式振動；
6．儲存環境
相對空氣濕度：0～95%
存儲溫度：-40～80℃
（二）安全須知
從安全角度考慮，只有在斷電的情況下才能進行接線；對于防爆型儀表接線時，必須遵循相關防爆的接線要求。
（三）安裝須知
1．安裝前請確認電源電壓是否與標示牌上面的電壓一致；
2．確認被測物料密度，選擇最佳葉片形狀和大小，一般地，密度越大葉片越小；
3．安裝前確認水平安裝還是豎直安裝；
4．水平安裝時，將葉片與水平向下呈10～20°的夾角安裝，以減少物料的沖擊；
5．水平安裝時，接線盒入線口應垂直朝下，電纜固定螺母必須鎖緊，如有條件可加防雨罩；
6．應避免安裝在物料的進料口的部位，當無法避免時可在開關的上方200mm處加裝防護擋板，以保護葉片不受物料沖擊；
7．產品安裝時請勿敲擊傳動部位和葉片部位，以免造成不必要的損害。

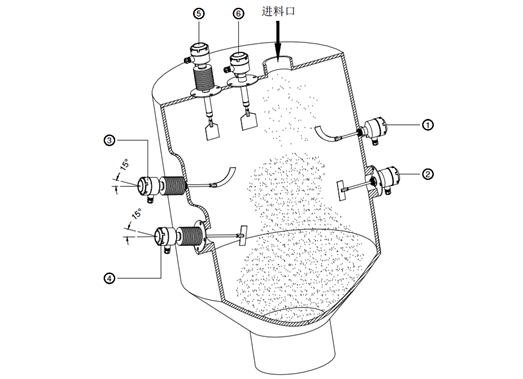

安裝示意圖
①水平螺紋安裝②水平法蘭安裝
③水平傾斜15度高溫螺紋安裝
④水平傾斜15度高溫法蘭安裝
⑤豎直軸保護高溫法蘭安裝
⑥豎直軸保護法蘭安裝
⑦壁龕式安裝：當物料（密度大、顆粒大）垂直落下并沖擊料位開關探頭時，為了確保測量儀表壽命以及測量效果，需將儀表安裝于壁龕處，以保護探頭不至于被物料壓彎，如下圖所示。
（四）操作須知
在安裝和使用阻旋料位開關時，應嚴格按照阻旋料位開關的要求操作。
1．接入電纜
阻旋料位開關的電纜一般采用橫截面為圓形的通用電纜。電纜橫截面直徑為5～9mm，否則無法確保電纜入口的密封效果。
如果您需要使用其它規格的電纜，請使用匹配的電纜入口螺栓，并注意更換后電纜入口的密封性能。
2．扭力調整
扭力彈簧是用來調整轉軸的輸出扭力，當被測介質密度大時，可將彈簧扭力調至最強的檔位，此時葉片旋轉扭力較大，敏感度較差。反之，當被測介質密度小時，可將彈簧調至最弱的檔位，此時葉片旋轉扭力較小，敏感度較好。
